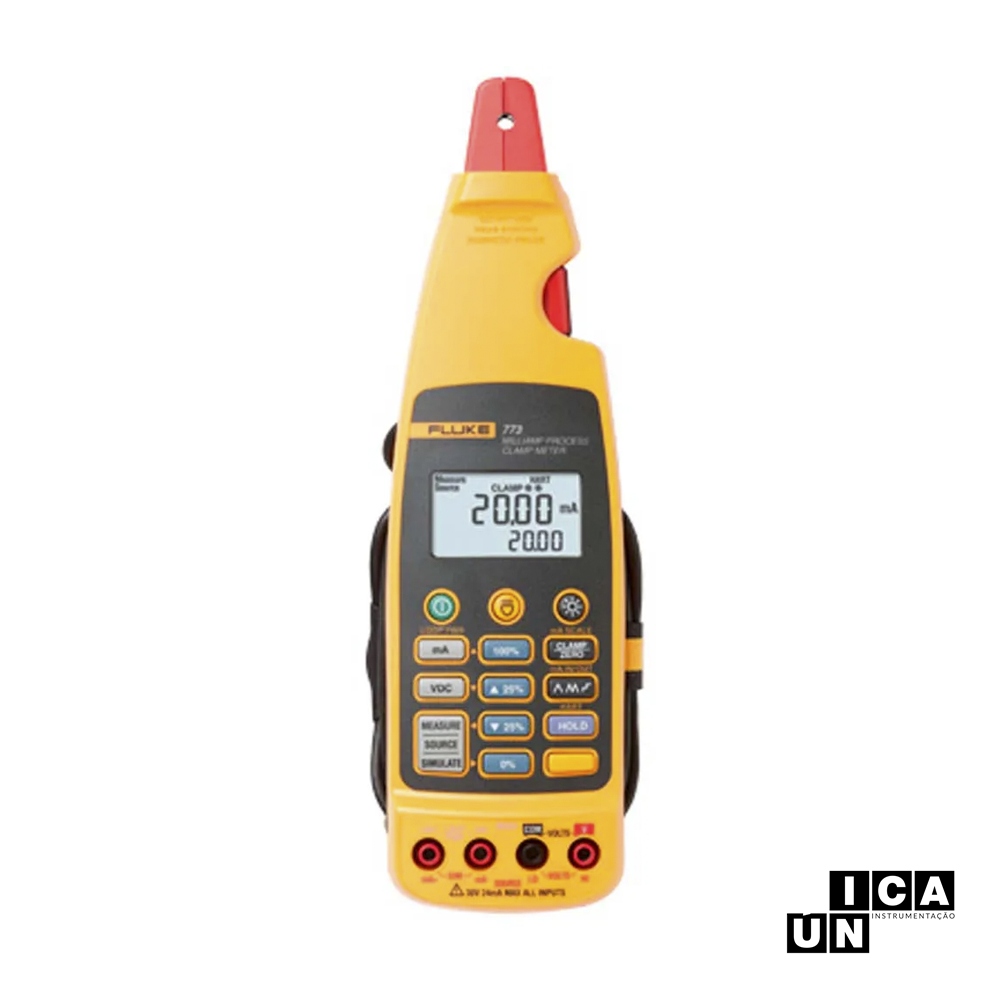

Alicate Miliamperímetro – Fluke 773

O Fluke 773 Milliamp Process Clamp Meter foi desenvolvido para profissionais de instrumentação e automação que precisam realizar medições e testes em malhas de corrente de 4 a 20 mA sem interromper o processo. Utilizando sua garra dedicada para corrente contínua em miliampères, o equipamento mede o sinal diretamente sobre o condutor, eliminando a necessidade de abrir a malha ou desligar transmissores.

Além da medição sem contato da corrente de processo, o Fluke 773 também permite medir corrente em série, gerar e simular sinais de 4 a 20 mA, alimentar transmissores com fonte de loop de 24 V e realizar testes completos em dispositivos de instrumentação. Essas funções reduzem significativamente o tempo necessário para manutenção e comissionamento de sistemas de controle.

Como diferencial em relação aos modelos inferiores da série, o Fluke 773 também realiza medições de tensão contínua de até 30 V, gera sinais de tensão de até 10 V, possui saída proporcional (Scaled mA Output) para registro contínuo das medições e permite medir e gerar sinais simultaneamente (mA In/Out), facilitando testes em válvulas, isoladores de corrente e dispositivos de entrada analógica.

O equipamento oferece funções automáticas de rampa linear e passos de 25% para corrente e tensão, além de iluminação de fundo, desligamento automático e construção robusta para utilização em campo. Seu formato compacto facilita o acesso a painéis e caixas de instrumentação, tornando-o uma ferramenta extremamente versátil para manutenção industrial.

Aplicações

• Medição de sinais de 4–20 mA sem interromper a malha.
• Calibração de transmissores de processo.
• Teste de entradas e saídas analógicas de CLPs.
• Comissionamento de sistemas de instrumentação.
• Simulação de sinais de corrente para testes funcionais.
• Alimentação de transmissores com fonte de loop de 24 V.
• Teste de válvulas posicionadoras e conversores I/P.
• Medição e geração simultânea de sinais de processo.
• Registro contínuo de corrente utilizando saída proporcional.
• Manutenção preventiva e corretiva em sistemas de automação.

Observações

• O Fluke 773 mede corrente pela garra sem necessidade de abrir a malha de 4–20 mA.
• As funções de geração de tensão, medição de tensão, saída proporcional (Scaled mA Output) e mA In/Out são exclusivas do Fluke 773 dentro da Série 770.
• A saída de corrente suporta até 24 mA em cargas de até 1.000 Ω.
• A saída de tensão fornece até 10 V CC com corrente máxima de 2 mA.
• O equipamento foi desenvolvido especificamente para aplicações de instrumentação industrial e manutenção de sistemas de controle de processos.
