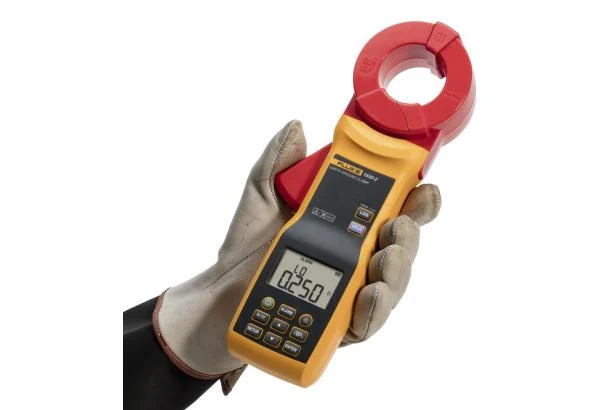

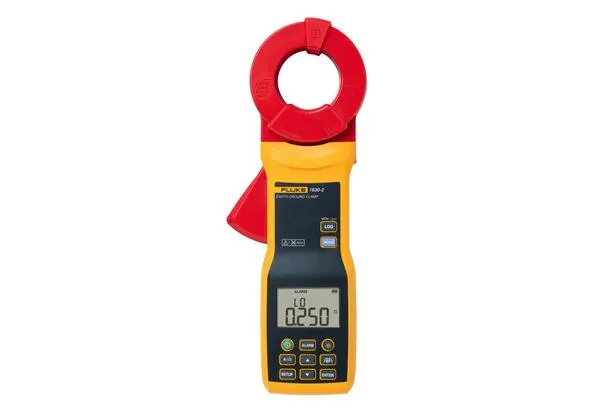

O Fluke 1630-2 FC é um alicate de aterramento desenvolvido para medir resistência de loop de terra e corrente de fuga CA sem a necessidade de desconectar o sistema ou utilizar estacas auxiliares, oferecendo conectividade Fluke Connect®, registro de dados e aplicação segura em instalações industriais, prediais e de infraestrutura.
Conte com especialistas para avaliar sua aplicação e indicar a melhor solução.
Valores base para configuração standard. Consulte condições e impostos.
Ou ligue diretamente para: (31) 99745-9523
Detalhes completos de engenharia e certificações para garantir a integração perfeita nos processos da sua indústria.
O Fluke 1630-2 FC é um alicate de aterramento desenvolvido para inspeção, manutenção e diagnóstico de sistemas de aterramento em instalações industriais, comerciais, prediais e de infraestrutura. O equipamento permite medir a resistência do loop de terra sem desconectar o eletrodo do sistema e sem utilizar estacas auxiliares, reduzindo o tempo de execução e evitando interrupções desnecessárias.
A medição é realizada por meio de uma garra dupla, que induz uma tensão conhecida no condutor de aterramento e mede a corrente resultante. A partir desses valores, o instrumento calcula automaticamente a resistência do loop de terra. Esse método é especialmente indicado para sistemas com múltiplos aterramentos e locais onde não há acesso ao solo, como áreas pavimentadas, ambientes internos, torres de transmissão e instalações industriais.
Além da resistência de aterramento, o Fluke 1630-2 FC mede corrente de fuga CA em valores de miliampères até aproximadamente 40 A, permitindo identificar correntes indesejadas sem desconectar a haste, o barramento ou o condutor de proteção. A tecnologia True-RMS contribui para medições confiáveis, enquanto o filtro passa-banda selecionável reduz a interferência de ruídos durante os testes.
O equipamento possui memória interna para registrar no mínimo 32.760 medições, com intervalos programáveis entre 1 segundo e 59 minutos e 59 segundos. Também permite definir limites superiores e inferiores de alarme, facilitando a identificação imediata de medições fora dos critérios estabelecidos.
A conectividade Fluke Connect® permite transmitir os resultados para smartphones ou tablets compatíveis, associar medições a ativos, registrar informações de localização e compartilhar os dados com a equipe. Sua garra de alta durabilidade foi projetada para permanecer alinhada e calibrada mesmo sob condições industriais de uso frequente.
| Característica | Especificação |
|---|---|
| Tipo | Alicate de aterramento para resistência de loop de terra e corrente de fuga CA |
| Método de medição de aterramento | Medição sem estacas auxiliares e sem desconexão do eletrodo de aterramento |
| Faixa de resistência do loop de terra | 0,025 Ω a 1.500 Ω |
| Exatidão de 0,025 Ω a 0,249 Ω | ±(1,5% da leitura + 0,02 Ω) |
| Exatidão de 0,250 Ω a 0,999 Ω | ±(1,5% da leitura + 0,05 Ω) |
| Exatidão de 1,000 Ω a 9,999 Ω | ±(1,5% da leitura + 0,10 Ω) |
| Exatidão de 10,00 Ω a 49,99 Ω | ±(1,5% da leitura + 0,30 Ω) |
| Exatidão de 50,00 Ω a 99,99 Ω | ±(1,5% da leitura + 0,50 Ω) |
| Exatidão de 100,0 Ω a 199,9 Ω | ±(3% da leitura + 1,0 Ω) |
| Exatidão de 200,0 Ω a 399,9 Ω | ±(5% da leitura + 5,0 Ω) |
| Exatidão de 400 Ω a 599 Ω | ±(10% da leitura + 10 Ω) |
| Exatidão de 600 Ω a 1.500 Ω | ±20% |
| Medição de corrente de fuga CA | 0,200 mA a 39,99 A |
| Tecnologia para corrente de fuga | True-RMS, escala automática, 50/60 Hz e fator de crista ≤ 3 |
| Faixa de 0,200 mA a 3,999 mA | Resolução de 1 µA; exatidão de ±(2% da leitura + 0,05 mA) |
| Faixa de 4,00 mA a 39,99 mA | Resolução de 10 µA; exatidão de ±(2% da leitura + 0,03 mA) |
| Faixa de 40,0 mA a 399,9 mA | Resolução de 100 µA; exatidão de ±(2% da leitura + 0,3 mA) |
| Faixa de 0,400 A a 3,999 A | Resolução de 1 mA; exatidão de ±(2% da leitura + 0,003 A) |
| Faixa de 4,00 A a 39,99 A | Resolução de 10 mA; exatidão de ±(2% da leitura + 0,030 A) |
| Faixa de frequência | 40 Hz a 1 kHz |
| Filtro passa-banda | Selecionável para redução de ruídos na medição de corrente de fuga |
| Limites de alarme | Limite inferior e superior configuráveis |
| Capacidade de registro | Mínimo de 32.760 medições |
| Intervalo de registro | 1 segundo a 59 minutos e 59 segundos |
| Conectividade | Fluke Connect® por comunicação sem fio |
| Faixa de radiofrequência | 2.412 MHz a 2.462 MHz |
| Display | LCD digital de 9.999 contagens, com atualização de 4 leituras por segundo |
| Tensão máxima no condutor de terra | 1.000 V |
| Abertura da garra | Aproximadamente 40 mm |
| Grau de proteção | IP30 com a garra fechada |
| Categoria de segurança | CAT IV 600 V e CAT III 1.000 V |
| Normas aplicáveis | IEC/EN 61010-1, IEC/EN 61010-2-032, IEC/EN 61557-1, IEC/EN 61557-5, IEC/EN 61557-13 e IEC/EN 61557-16 |
| Temperatura de operação | -10 °C a 50 °C |
| Temperatura de armazenamento | -20 °C a 60 °C |
| Altitude de operação | Até 2.000 m |
| Alimentação | 4 pilhas alcalinas AA de 1,5 V |
| Autonomia | Superior a 15 horas em condições especificadas pelo fabricante |
| Dimensões | 283 × 105 × 48 mm |
| Peso | 880 g |
| Garantia | 1 ano |
