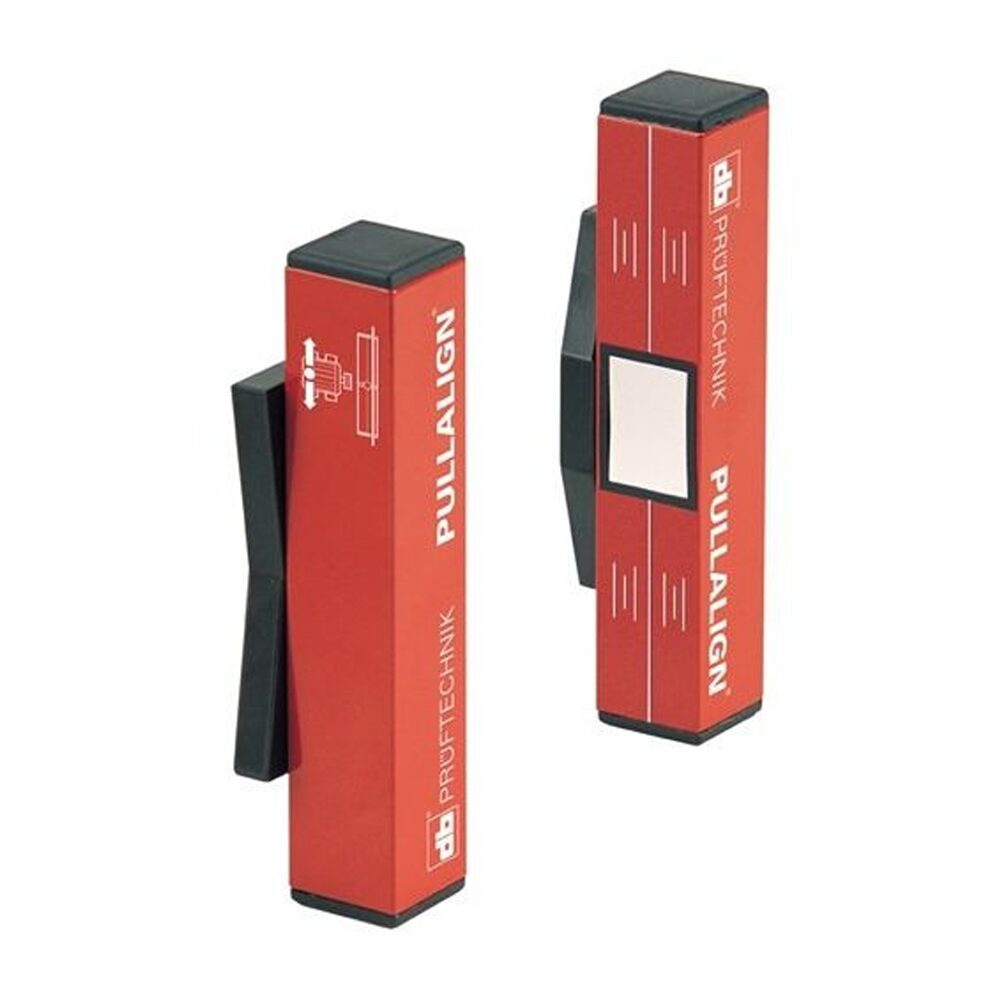

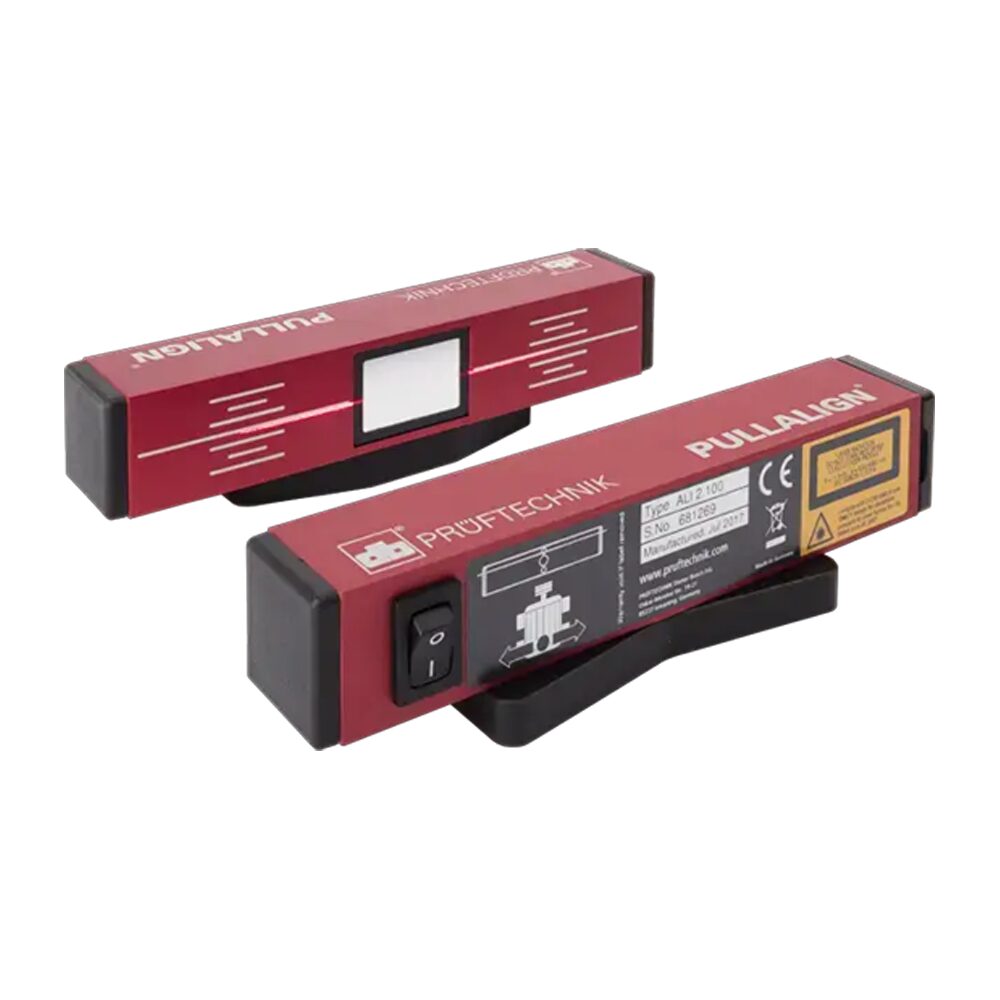

O Prüftechnik PULLALIGN® é um sistema portátil de alinhamento de polias a laser desenvolvido para garantir precisão, rapidez e confiabilidade no alinhamento de sistemas de transmissão por correia. Projetado para uso industrial, o equipamento reduz desgaste prematuro de polias e correias, minimiza vibração e aumenta a vida útil de rolamentos e mancais, contribuindo diretamente para maior disponibilidade operacional e redução de custos de manutenção.
Conte com especialistas para avaliar sua aplicação e indicar a melhor solução.
Ou ligue diretamente para: (31) 99745-9523
Detalhes completos de engenharia e certificações para garantir a integração perfeita nos processos da sua indústria.
O PULLALIGN® utiliza a tecnologia patenteada de feixe refletido OPTALIGN®, que dobra a distância óptica do laser e aumenta significativamente a resolução angular da medição. O sistema projeta uma linha laser sobre o refletor instalado na polia oposta, permitindo monitorar simultaneamente desvio lateral, ângulo vertical e ângulo horizontal durante o ajuste.
Sua operação é simples e eficiente, exigindo apenas um operador. O equipamento é fixado magneticamente em qualquer face de polia, dispensando acessórios complexos ou procedimentos demorados. A leitura simultânea dos parâmetros elimina a necessidade de verificação dupla, tornando o processo mais rápido e confiável do que métodos convencionais baseados em régua ou fio.
A tecnologia do PULLALIGN® proporciona alinhamento preciso mesmo em grandes distâncias (até 10 metros entre unidades), reduzindo vibração, ruído de correia e consumo energético do sistema de transmissão. O resultado é aumento da confiabilidade do equipamento e redução de paradas não programadas.
Tabela de Especificações Técnicas
Transmissor a Laser
| Característica | Detalhe |
| Precisão | 0,2° |
| Comprimento de onda | 675 nm |
| Potência de saída | < 1 mW |
| Classe do laser | Classe 2 |
| Distância de medição | Até 10 m entre unidades |
| Comprimento da linha laser | 7 m a 5 m de distância |
| Controles | Chave oscilante LIGA/DESLIGA |
| Tipo de bateria | 4 baterias alcalinas AAA |
| Autonomia | 25 horas |
| Temperatura de operação | -5 °C a +40 °C |
| Temperatura de armazenamento | -10 °C a +70 °C |
| Método de montagem | Ímãs fortes |
| Peso | 0,26 kg (0,3 kg com baterias) |
| Dimensões | 37 x 40 x 167 mm |
| Construção | Alumínio com pintura a pó |
Refletor a Laser
| Característica | Detalhe |
| Precisão | 0,2° |
| Tamanho do refletor | 21 x 32 mm |
| Método de montagem | Ímãs |
| Peso | 0,27 kg |
| Dimensões | 37 x 40 x 167 mm |
| Construção | Alumínio com pintura a pó |
Estojo de Transporte
| Característica | Detalhe |
| Material | Polietileno preto de alta densidade |
| Dimensões | 355 x 300 x 85 mm |
| Inserção | Espuma cortada por matriz |
| Peso total do conjunto | 1,35 kg |
