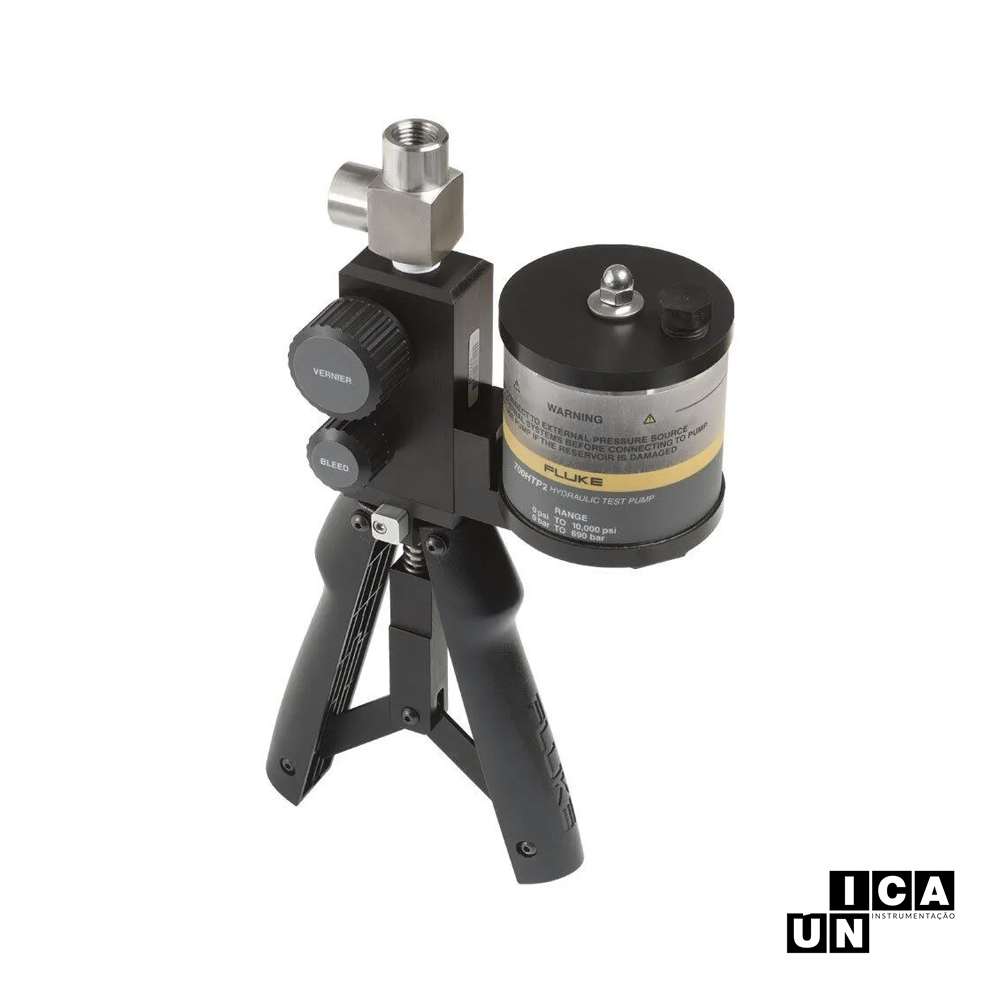

Bomba de Teste Hidraulico – Fluke 700HTP-2

A Fluke 700HTP-2 é uma bomba hidráulica manual destinada à geração de pressão em atividades de calibração, verificação e teste de instrumentos industriais. Sua faixa de operação alcança até 10.000 psi, equivalente a 690 bar, atendendo aplicações de alta pressão em campo, oficinas e laboratórios.

O equipamento possui ajuste do curso de bombeamento, permitindo variar o volume de fluido deslocado e a pressão gerada a cada acionamento. Após a pressurização inicial, o vernier integrado possibilita realizar ajustes finos e estabilizar o sistema no ponto desejado.

A bomba conta com duas conexões de pressão de 1/4″ NPT. Uma delas é destinada ao instrumento de referência, como módulo de pressão ou manômetro digital, enquanto a outra permite conectar o equipamento sob teste. Essa configuração possibilita comparar simultaneamente as indicações do padrão e do instrumento avaliado.

A Fluke 700HTP-2 utiliza água destilada ou óleo hidráulico de base mineral como fluido de operação. Pode ser empregada com módulos de alta pressão da Série Fluke 700P/750P, manômetros digitais e calibradores de pressão compatíveis, incluindo modelos da Série Fluke 717.

O equipamento também é compatível com a válvula de alívio opcional Fluke 700PRV, utilizada para proteger módulos de pressão contra danos provocados por sobrepressão. Mangueiras, adaptadores, módulos, manômetros e demais acessórios devem ter sua disponibilidade confirmada conforme a configuração de venda ou locação.

Aplicações

• Geração de pressão para calibração de manômetros industriais.
• Verificação de transmissores e sensores de alta pressão.
• Teste de pressostatos e chaves de pressão.
• Comparação entre instrumento sob teste e módulo ou manômetro de referência.
• Calibração de instrumentos hidráulicos em campo ou laboratório.
• Ensaios em equipamentos com faixas de pressão de até 10.000 psi.
• Utilização com módulos de pressão da Série Fluke 700P/750P.
• Teste de instrumentos de pressão em conjunto com calibradores Fluke 717 compatíveis.

Observações

• A Fluke 700HTP-2 é uma geradora hidráulica de pressão e não realiza medição por conta própria.
• Para visualizar a pressão aplicada, deve ser utilizado um módulo, manômetro ou calibrador de referência compatível.
• A conexão destinada ao equipamento sob teste exige mangueira com terminais adequados à bomba e ao instrumento avaliado.
• A pressão máxima de 10.000 psi depende da correta escorva, da estanqueidade, do volume interno e da compatibilidade de todos os componentes conectados.
• O fluido selecionado deve ser compatível com a bomba, o instrumento de referência, o equipamento sob teste, as mangueiras, os adaptadores e as vedações.
• Água destilada e óleo hidráulico de base mineral não devem ser misturados sem a limpeza completa do sistema.
• A presença de ar no circuito pode dificultar a geração, a estabilização e o controle da pressão.
• O vernier deve ser utilizado para o ajuste fino após a geração inicial da pressão pelas alavancas da bomba.
• A válvula Fluke 700PRV é opcional e pode ser utilizada para limitar a pressão e proteger módulos compatíveis contra sobrepressão.
• Antes da desconexão dos instrumentos ou mangueiras, o sistema deve ser completamente despressurizado.
• A disponibilidade de mangueiras, adaptadores, válvula de alívio, módulos, manômetros, fluido e demais acessórios deve ser confirmada conforme a configuração de venda ou locação.
