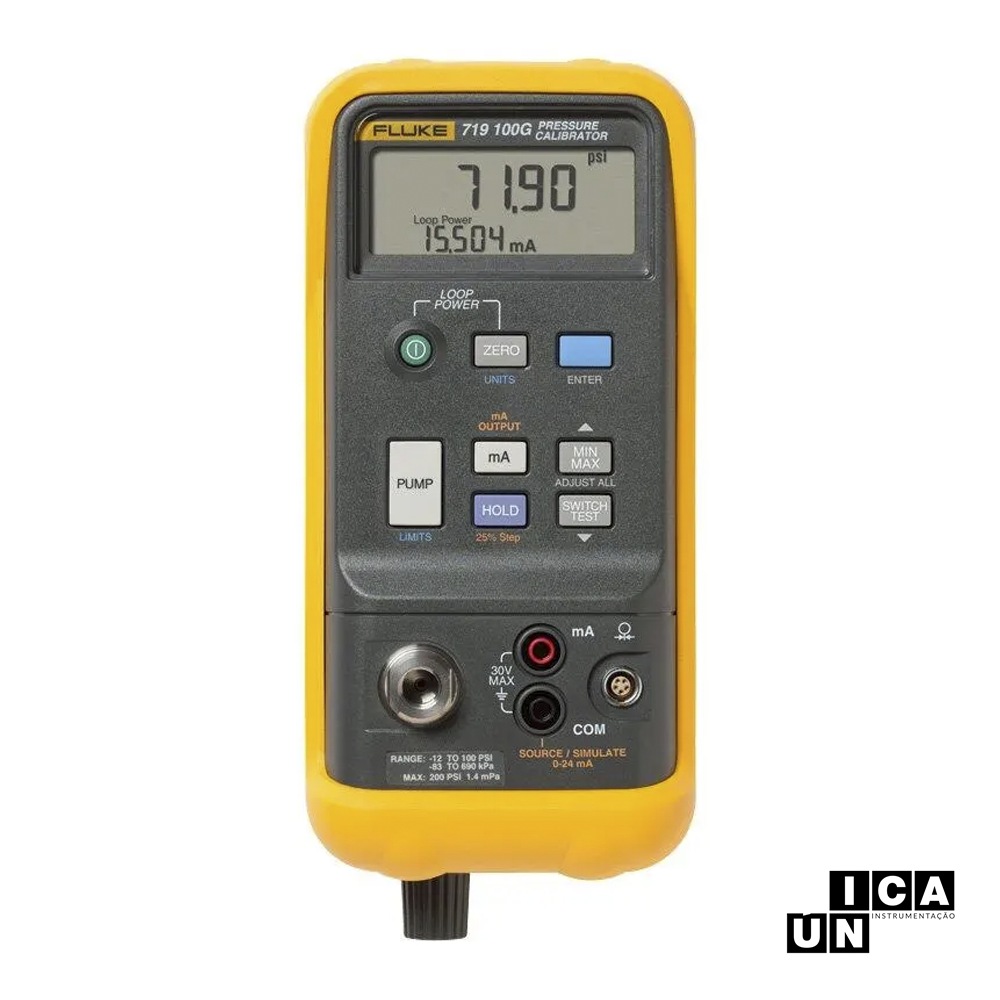

Calibrador de Pressão – Fluke 719
O Fluke 719 é um calibrador de pressão digital portátil com bomba elétrica integrada, desenvolvido para gerar, medir e ajustar pressão com operação por uma única mão. Disponível nas versões de 30 psi e 100 psi, também mede e simula sinais de corrente, fornece alimentação de loop de 24 V e permite testar transmissores, pressostatos, válvulas e dispositivos I/P.
Tem dúvidas sobre este equipamento?
Conte com especialistas para avaliar sua aplicação e indicar a melhor solução.
Ou ligue diretamente para: (31) 99745-9523
Especificações Técnicas
Detalhes completos de engenharia e certificações para garantir a integração perfeita nos processos da sua indústria.
O Fluke 719 é um calibrador de pressão digital portátil desenvolvido para tornar mais rápidas e práticas as atividades de calibração, manutenção e comissionamento de instrumentos de processo. Seu principal diferencial é a bomba elétrica integrada, que permite gerar pressão com uma única mão, eliminando a necessidade de bombeamento manual durante grande parte dos testes de campo.
Disponível nas versões Fluke 719 30G e Fluke 719 100G, o equipamento possui sensor interno de alta precisão, ajuste fino de pressão, válvula de purga com controle variável e limite programável da bomba. Esse recurso permite estabelecer uma pressão-alvo e reduz o risco de sobrepressurização do instrumento em teste.
O Fluke 719 também realiza medições simultâneas de pressão e corrente, permitindo verificar transmissores de 4 a 20 mA durante a aplicação da pressão. Além disso, pode simular sinais de corrente, fornecer alimentação de loop de 24 V e testar válvulas, conversores I/P, entradas analógicas e outros dispositivos de instrumentação.
Para testes em pressostatos, o calibrador registra os pontos de atuação e retorno, auxiliando na determinação da banda morta. Sua compatibilidade com os módulos de pressão Fluke Série 750P/700P amplia a faixa de medição para aplicações que ultrapassam a capacidade do sensor interno.
A porta de limpeza integrada facilita a remoção de contaminantes e reduz a possibilidade de falhas na bomba. Com construção compacta, operação intuitiva e precisão de pressão de até 0,025% da faixa por seis meses, o Fluke 719 é indicado para profissionais que necessitam realizar calibrações de pressão com rapidez e confiabilidade em campo.
| Característica | Especificação |
|---|---|
| Tipo | Calibrador digital de pressão com bomba elétrica integrada |
| Modelos disponíveis | Fluke 719 30G e Fluke 719 100G |
| Aplicações principais | Calibração de transmissores de pressão, pressostatos, válvulas, conversores I/P e malhas de 4 a 20 mA |
| Tipo de bomba | Bomba elétrica interna para operação com uma única mão |
| Limite programável da bomba | Permite definir pressão-alvo e reduzir o risco de sobrepressurização |
| Ajuste fino de pressão | Ajuste por controle dedicado para estabilização precisa da pressão |
| Válvula de purga | Liberação com taxa variável para ajuste controlado da pressão |
| Precisão de pressão — 6 meses | ±0,025% da faixa |
| Precisão de pressão — 1 ano | ±0,035% da faixa |
| Fluke 719 30G — faixa de pressão | -12 a 36 psi; aproximadamente -850 mbar a 2,4 bar |
| Fluke 719 30G — resolução | 0,001 psi ou 0,1 mbar |
| Fluke 719 100G — faixa de pressão | -12 a 120 psi; aproximadamente -850 mbar a 8 bar |
| Fluke 719 100G — resolução | 0,01 psi ou 1 mbar |
| Pressão máxima gerada pela bomba | Até 120 psi ou 8 bar no modelo 100G |
| Tempo aproximado para 30 psi | Inferior a 15 segundos, nas condições especificadas pelo fabricante |
| Tempo aproximado para 100 psi | Inferior a 45 segundos, nas condições especificadas pelo fabricante |
| Ciclos entre manutenções da bomba | Aproximadamente 5.000 ciclos de pressão |
| Vida útil estimada da bomba | Aproximadamente 20.000 ciclos de calibração |
| Medição de corrente | 0 a 24 mA |
| Resolução de corrente | 0,001 mA |
| Precisão de corrente | ±(0,015% da leitura + 2 contagens) |
| Simulação de corrente | Simulação de sinais em malhas de 4 a 20 mA |
| Carga máxima em corrente | Até 1.000 Ω; até 750 Ω no modo HART |
| Alimentação de loop | 24 V CC, com precisão de ±10% |
| Medição simultânea | Pressão e corrente em mA |
| Teste de pressostatos | Registro dos pontos de atuação e retorno para avaliação da banda morta |
| Módulos de pressão compatíveis | Módulos Fluke Série 700P |
| Porta de limpeza | Acesso para remoção de contaminantes e redução de falhas na bomba |
| Temperatura de operação | -10 °C a 55 °C |
| Temperatura de armazenamento | -30 °C a 60 °C |
| Resistência a impacto | Teste de queda de 1 metro |
| Compatibilidade eletromagnética | EN 50082-1:1992 e EN 55022:1994, Classe B |
| Segurança | CSA C22.2 nº 1010.1:1992 |
| Alimentação | Duas baterias alcalinas de 9 V |
| Autonomia | Aproximadamente 12 horas gerando 12 mA em carga de 500 Ω; quantidade de ciclos de pressão variável conforme o modelo |
| Dimensões | 210 × 87 × 60 mm |
| Peso | Aproximadamente 912 g |
| Garantia | 3 anos para o equipamento e 1 ano para a bomba |
Modelos disponíveis
| Modelo | Faixa do sensor interno | Aplicação típica |
|---|---|---|
| Fluke 719 30G | -12 a 36 psi; aproximadamente -850 mbar a 2,4 bar | Calibração de transmissores e pressostatos de baixa pressão |
| Fluke 719 100G | -12 a 120 psi; aproximadamente -850 mbar a 8 bar | Calibração de instrumentos pneumáticos e transmissores em faixas mais elevadas |
Aplicações
- Calibração de transmissores de pressão.
- Teste de pressostatos e determinação da banda morta.
- Geração automática de pressão em campo.
- Verificação simultânea de pressão e sinal de 4 a 20 mA.
- Alimentação de transmissores com loop de 24 V.
- Simulação de corrente para diagnóstico de malhas.
- Teste de válvulas, conversores I/P e entradas analógicas.
- Comissionamento de instrumentos pneumáticos.
- Manutenção preventiva e corretiva de sistemas de instrumentação.
- Medição de pressão com módulos externos Fluke Série 700P.
Observações
- O Fluke 719 está disponível nas versões 30G e 100G, com diferentes faixas de sensor interno e capacidade de geração de pressão.
- A bomba elétrica é destinada à geração pneumática e permite operação com apenas uma mão.
- A precisão de 0,025% da faixa é especificada para um período de seis meses; para um ano, a especificação indicada é de 0,035% da faixa.
- A utilização dos módulos Fluke Série 700P amplia a faixa de medição, mas não amplia a capacidade de geração da bomba interna.
- A porta de limpeza deve ser utilizada conforme as orientações do fabricante para evitar danos ao sensor e ao sistema pneumático.
- A disponibilidade de módulos, mangueiras e demais componentes deve ser confirmada conforme a configuração selecionada para venda ou locação.
