Câmera Termográfica – Flir C5

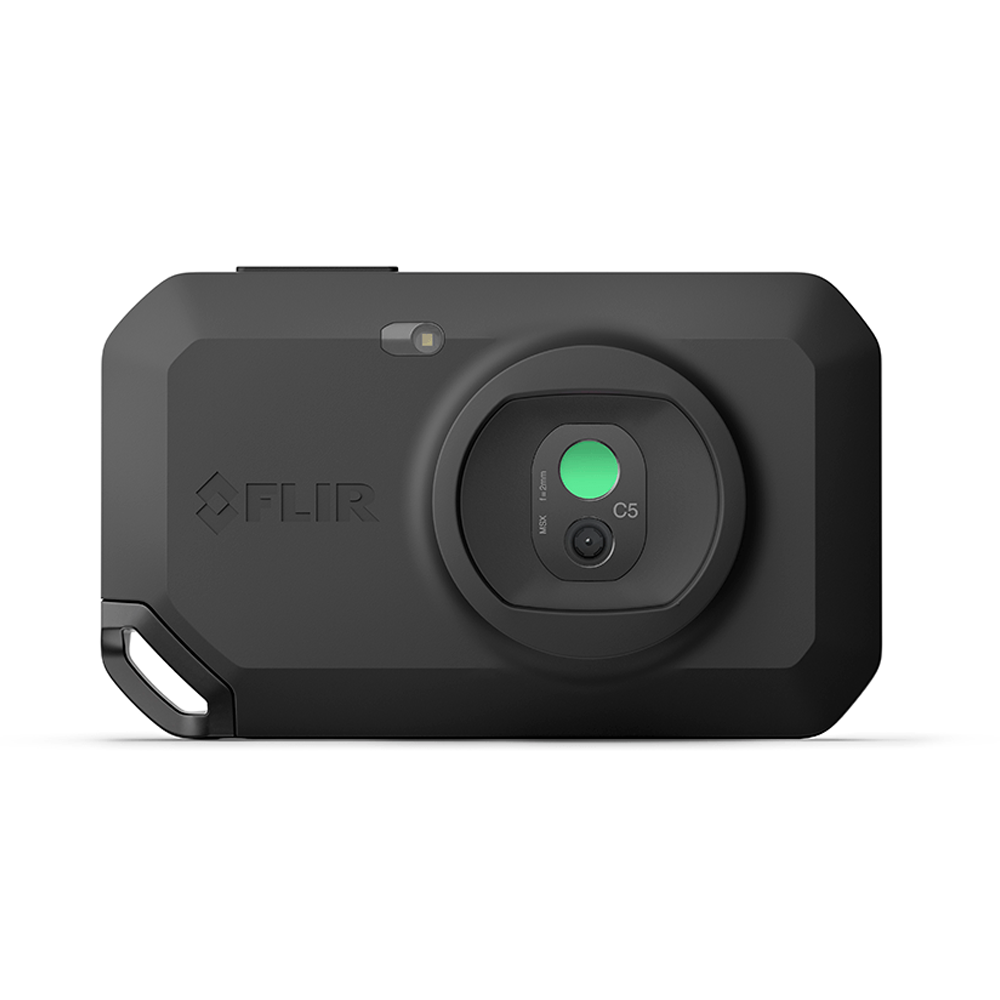

A FLIR C5 é uma câmera termográfica compacta desenvolvida para inspeções rápidas, manutenção de instalações, diagnóstico elétrico, aplicações em HVAC/R e identificação de falhas em sistemas prediais. Seu formato portátil permite transportar o equipamento no bolso ou na bolsa de ferramentas, mantendo-o sempre disponível para localizar pontos quentes, perdas térmicas, vazamentos de ar, infiltrações e outras anomalias de temperatura.

O equipamento combina um sensor térmico de 160 × 120 pixels com uma câmera visual de 5 megapixels. A tecnologia FLIR MSX® adiciona contornos e detalhes da imagem visível sobre a imagem térmica, facilitando a identificação de componentes, etiquetas, conexões e estruturas sem comprometer as informações radiométricas.

Sua faixa de medição de -20 °C a 400 °C atende inspeções em instalações elétricas, sistemas mecânicos, equipamentos de climatização e ambientes prediais. O campo de visão de 54° × 42° favorece a inspeção de áreas amplas e a curta distância, enquanto o foco livre simplifica a operação, dispensando ajustes manuais durante as verificações.

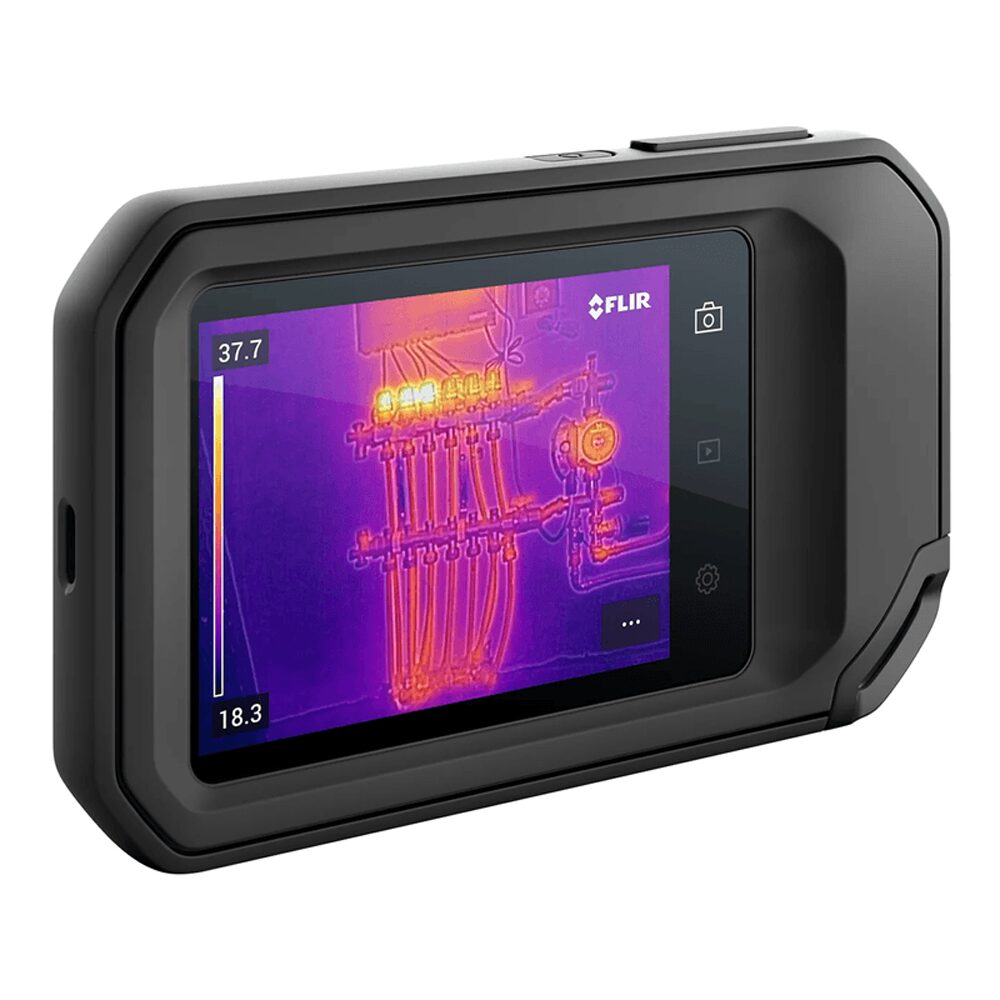

A tela touchscreen de 3,5 polegadas permite ajustar rapidamente o nível e a amplitude térmica da imagem. O recurso 1-Touch Level/Span realiza esse ajuste automaticamente na área selecionada, facilitando a visualização de pequenas diferenças de temperatura e reduzindo o tempo necessário para configurar cada inspeção.

As imagens são armazenadas em formato JPEG radiométrico, preservando os dados térmicos para análise posterior. Por meio da conectividade Wi-Fi, a FLIR C5 pode enviar os arquivos diretamente para a plataforma FLIR Ignite™, permitindo armazenamento, organização, backup e acesso às imagens em diferentes dispositivos. Os registros também podem ser analisados e utilizados na elaboração de relatórios com softwares compatíveis, como o FLIR Thermal Studio.

Com proteção IP54, resistência a quedas de até 2 metros, lanterna LED integrada e peso de apenas 190 g, a FLIR C5 oferece uma solução robusta e prática para profissionais que necessitam documentar falhas térmicas e comunicar os resultados das inspeções de forma clara.

Aplicações

• Inspeção de painéis, disjuntores, fusíveis e conexões elétricas.
• Identificação de componentes com aquecimento anormal.
• Manutenção preventiva em instalações e equipamentos.
• Inspeções em sistemas de climatização, refrigeração e HVAC/R.
• Localização de vazamentos de ar e perdas de energia.
• Identificação de falhas em isolamento térmico.
• Diagnóstico de infiltrações e problemas hidráulicos.
• Verificação de motores, rolamentos e componentes mecânicos.
• Inspeções rápidas em ambientes prediais, comerciais e industriais.
• Registro e documentação de anomalias térmicas.
• Comparação das condições antes e depois de reparos.
• Elaboração de relatórios de inspeção termográfica.

Observações

• A FLIR C5 é indicada principalmente para inspeções rápidas e diagnósticos gerais. Aplicações que exigem maior detalhamento de alvos pequenos ou medições a grandes distâncias podem demandar uma câmera com resolução infravermelha superior.
• A resolução térmica nativa é de 160 × 120 pixels, totalizando 19.200 pontos de medição.
• A tecnologia MSX® utiliza a câmera visual para adicionar detalhes estruturais à imagem térmica, mas não aumenta a resolução infravermelha do detector.
• A exatidão especificada depende das condições ambientais, da temperatura do objeto e da configuração correta de emissividade, temperatura refletida e compensação atmosférica.
• Os arquivos JPEG radiométricos preservam os dados de medição e podem ser posteriormente analisados em software compatível.
• O envio automático para o FLIR Ignite™ depende de conexão Wi-Fi e da disponibilidade do serviço.
• A câmera não possui gravação de vídeo térmico ou streaming radiométrico, conforme indicado na tabela comparativa fornecida.
