Câmera Termográfica – Flir TG298

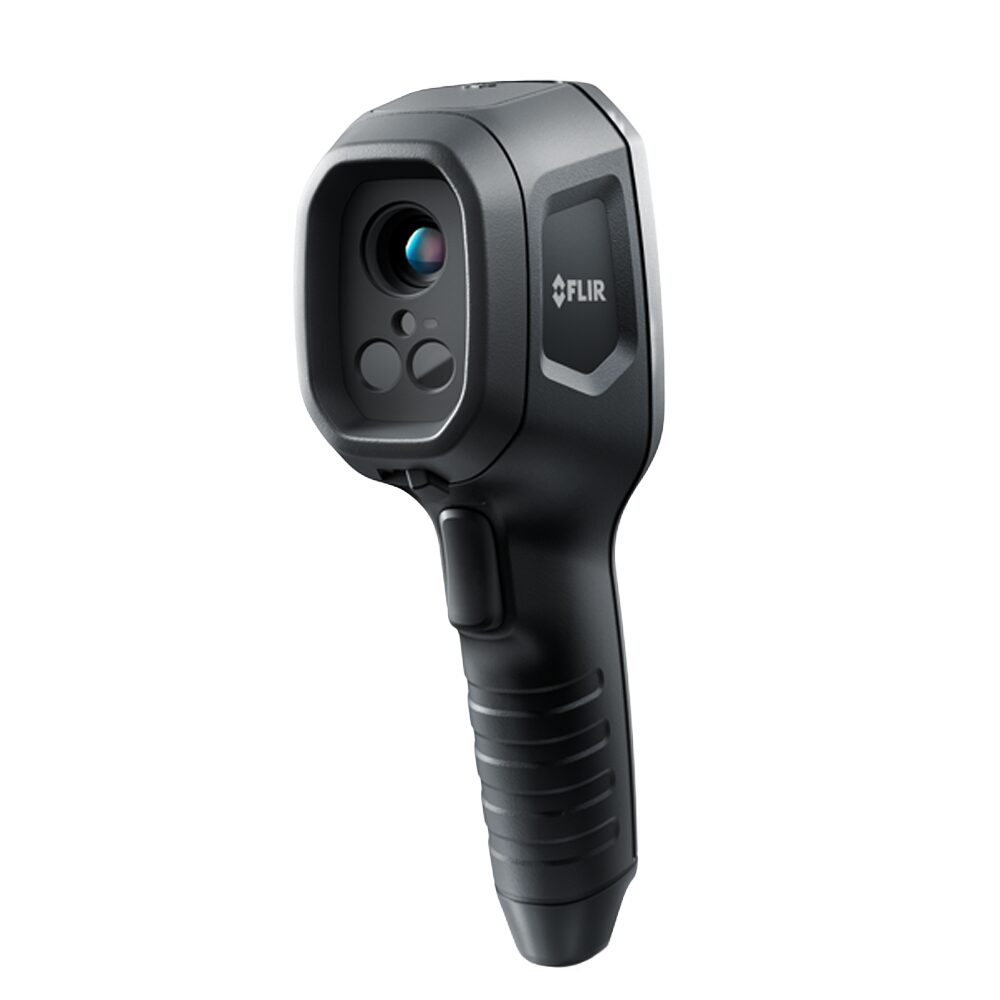

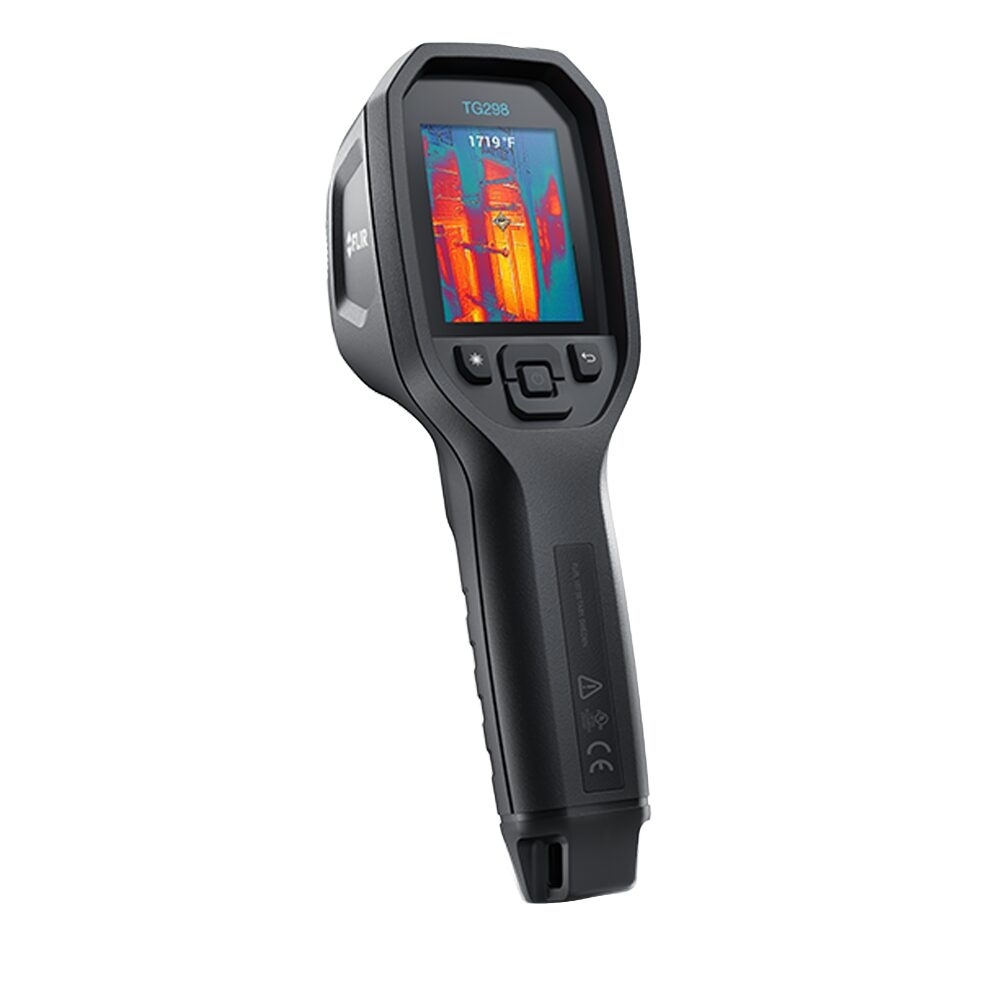

A FLIR TG298 é uma câmera térmica portátil desenvolvida para inspeções elétricas, mecânicas, automotivas e industriais que envolvem temperaturas elevadas. O equipamento permite visualizar a distribuição térmica da área analisada, facilitando a localização de pontos quentes, regiões frias e anomalias que não seriam identificadas com a mesma rapidez por um termômetro infravermelho de ponto único.

Seu detector infravermelho possui resolução nativa de 160 × 120 pixels, sensibilidade térmica inferior a 50 mK e campo de visão de 44° × 57°. O recurso Super Resolution amplia as imagens térmicas para 320 × 240 pixels, enquanto a tecnologia MSX adiciona detalhes visuais à imagem térmica para facilitar a identificação de componentes, contornos e áreas inspecionadas.

A faixa de medição abrange temperaturas de -25 °C a 1.080 °C, atendendo aplicações industriais de alta temperatura, como processos de fabricação, inspeções em sistemas térmicos, equipamentos automotivos e verificações de qualidade. A relação distância-ponto de 30:1 permite realizar medições com maior afastamento da superfície, desde que a área avaliada ocupe adequadamente o campo de medição.

A mira laser Bullseye auxilia na identificação visual da região correspondente à medição central. O equipamento também possui iluminação LED, gravação de vídeos, seis paletas de cores, ajuste de emissividade e duas faixas internas de medição para adequação às diferentes temperaturas avaliadas.

A memória interna eMMC de 8 GB permite armazenar imagens no formato JPEG com a temperatura do ponto central. As interfaces USB 2.0 e Bluetooth possibilitam transferência de dados e integração com o aplicativo FLIR METERLiNK para captura, análise e compartilhamento de leituras, imagens e vídeos, conforme a compatibilidade e a configuração disponível.

Aplicações

• Inspeção de fornos, estufas, caldeiras e equipamentos de alta temperatura.
• Verificação térmica de processos de fabricação e tratamento térmico.
• Controle de qualidade em aplicações industriais com temperaturas elevadas.
• Inspeção de componentes elétricos, painéis, conexões e barramentos.
• Identificação de aquecimento anormal em motores, rolamentos, bombas e equipamentos mecânicos.
• Inspeção de sistemas automotivos, escapamentos, motores e componentes aquecidos.
• Avaliação de perdas térmicas e eficiência energética em edificações.
• Registro de imagens e vídeos para análise, comparação e documentação de inspeções.
• Monitoramento de equipamentos para identificação de sinais de degradação antes da falha.

Observações

• A FLIR TG298 mede exclusivamente por infravermelho e não possui entrada para termopar tipo K.
• A tecnologia Super Resolution amplia a imagem térmica para 320 × 240 pixels, mas a resolução nativa do detector é de 160 × 120 pixels.
• A tecnologia MSX adiciona detalhes visuais à imagem térmica para facilitar a interpretação, sem alterar a resolução nativa do detector.
• A câmera mede a temperatura aparente da superfície e não determina diretamente a temperatura interna do objeto.
• A emissividade deve ser configurada conforme o material e o acabamento da superfície avaliada.
• Superfícies metálicas brilhantes ou refletivas podem apresentar leituras influenciadas pela radiação refletida do ambiente.
• A relação distância-ponto de 30:1 deve ser considerada para garantir que a superfície avaliada ocupe adequadamente a área de medição.
• A distância mínima de medição é de 0,26 m, enquanto a distância mínima de foco é de 0,5 m.
• A precisão varia conforme a faixa de temperatura e considera temperatura ambiente entre 15 °C e 35 °C.
• O equipamento utiliza duas faixas internas de medição para atender temperaturas de até 1.080 °C.
• A mira laser Bullseye auxilia na indicação da região central de medição, mas não representa cada pixel da imagem térmica.
• A conectividade com o aplicativo FLIR METERLiNK depende de dispositivo móvel, sistema operacional, aplicativo e versões compatíveis.
• O grau de proteção IP54 não caracteriza o equipamento como impermeável ou adequado para submersão.
• A disponibilidade de cabo USB, carregador, bolsa, tripé, aplicativo e demais acessórios deve ser confirmada conforme a configuração de venda ou locação.
