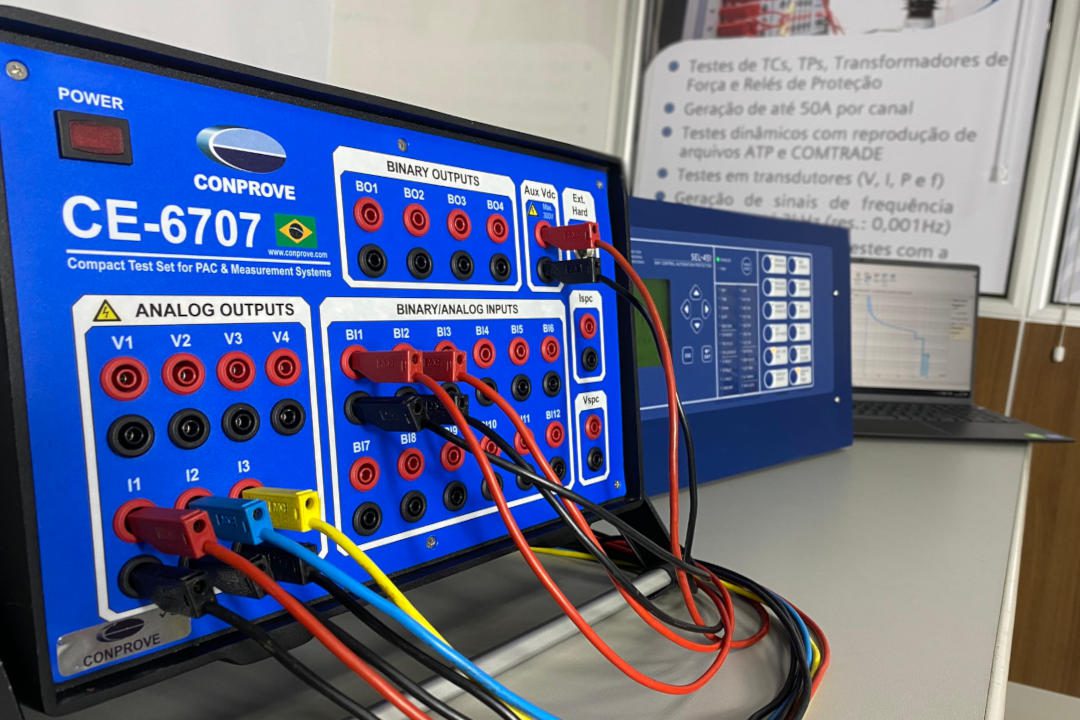

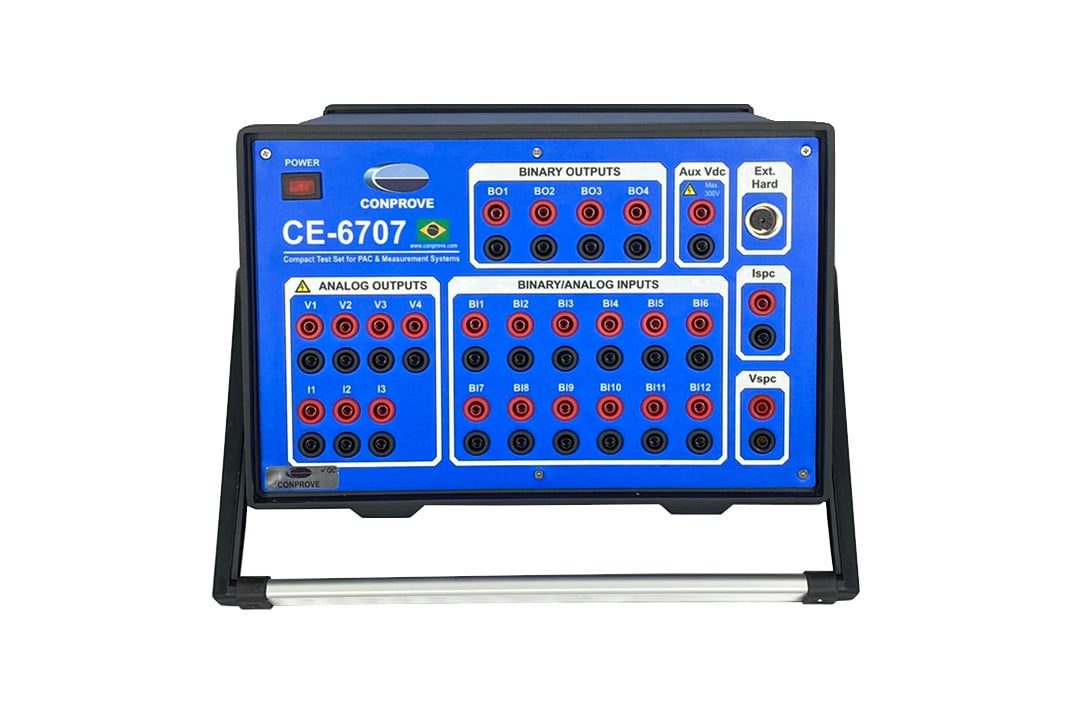

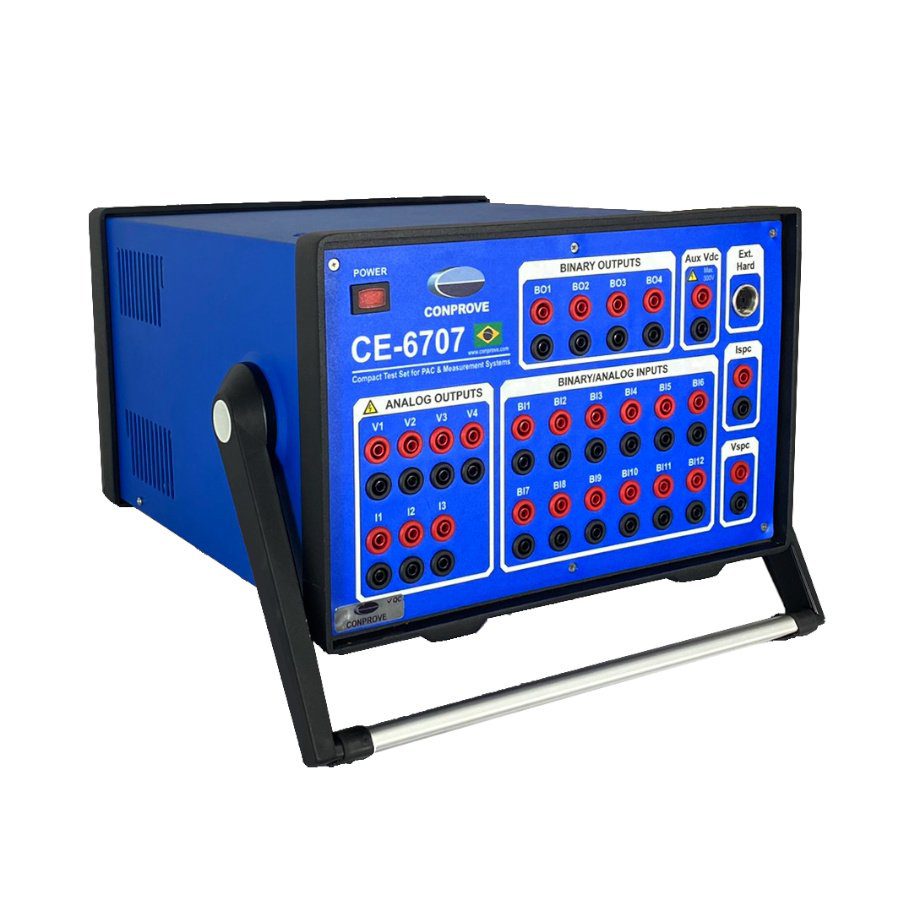

O CONPROVE CE-6707 é um testador compacto para proteção, automação, controle e medição, desenvolvido para ensaios em relés, IEDs, medidores, qualímetros e transdutores, com suporte à norma IEC 61850 e aplicação em campo ou laboratório.
Conte com especialistas para avaliar sua aplicação e indicar a melhor solução.
Valores base para configuração standard. Consulte condições e impostos.
Ou ligue diretamente para: (31) 99745-9523
Detalhes completos de engenharia e certificações para garantir a integração perfeita nos processos da sua indústria.
O CONPROVE CE-6707 foi desenvolvido para a realização de testes em sistemas de proteção, automação, controle e medição, reunindo em uma única plataforma recursos para ensaios em relés eletromecânicos, estáticos e microprocessados, além de medidores, qualímetros, transdutores e IEDs.
O equipamento possui 4 canais de tensão e 3 canais de corrente, com capacidade para operar em testes manuais ou automáticos por meio de instrumentação virtual. Seu processamento digital de sinais permite gerar formas de onda com frequências de até 3 kHz continuamente, ampliando a flexibilidade para aplicações em manutenção, comissionamento e testes de aceitação.
Com suporte à norma IEC 61850, o CE-6707 pode enviar e receber mensagens GOOSE e Sampled Values (SV), além de comparar o comportamento entre contatos convencionais e eventos transmitidos por rede Ethernet. Essa capacidade torna o equipamento especialmente indicado para testes em subestações digitais, TAF, TAC e aplicações de ponta a ponta.
O sistema também permite realizar oscilografia de disjuntores, testes em transdutores, medições multicanal, reprodução de arquivos COMTRADE e ATP, medição de burden, verificação de fiação, testes em medidores de faturamento e análise de grandezas elétricas. Compacto e portátil, o CE-6707 é uma solução completa para equipes de proteção, comissionamento e manutenção de sistemas elétricos de potência.
| Característica | Especificação |
|---|---|
| Tipo | Testador compacto para proteção, automação, controle e medição |
| Aplicações | Testes em relés eletromecânicos, estáticos, microprocessados, IEDs, medidores, qualímetros e transdutores |
| Canais de tensão | 4 canais analógicos de tensão |
| Saídas de tensão | 4 × 300 V / 100 VA; 1 × 300 V / 250 VA; 1 × 600 V / 350 VA |
| Canais de corrente | 3 canais analógicos de corrente |
| Saídas de corrente | 3 × 32 A / 140 W / 200 VA; 1 × 96 A / 400 W / 550 VA |
| Precisão mínima garantida | ±0,04% da leitura + 0,01% da faixa |
| Frequência de geração | Até 3 kHz continuamente |
| Processamento de sinais | Processamento Digital de Sinais (DSP) |
| IEC 61850 | Suporte a mensagens GOOSE e Sampled Values (SV) |
| Sincronização temporal | PTP, IRIG-B/PPS e possibilidade de sincronização por GPS |
| Entradas binárias | 12 entradas para contato seco ou molhado |
| Saídas binárias | 4 saídas binárias com capacidade de abertura de 16 A AC / 8 A DC |
| Entradas para transdutores | Entradas analógicas especiais de tensão e corrente |
| Fonte auxiliar | 0 a 300 V DC / 60 W |
| Medição multicanal | 12 pontos de medição de tensão ou corrente com acumulação de valores |
| Grandezas analisadas | Tensão, corrente, frequência, potência aparente, potência ativa, potência reativa, fator de potência e outras grandezas elétricas |
| Análise harmônica | RMS de módulo e ângulo até a 50ª ordem harmônica, com tratamento estatístico |
| Comunicação | USB 2.0 High Speed, Plug and Play e interface Ethernet para IEC 61850 |
| Alimentação | 90 a 240 V AC / 47 a 63 Hz |
| Dimensões | 200 × 320 × 350 mm |
| Peso | 13 kg |
