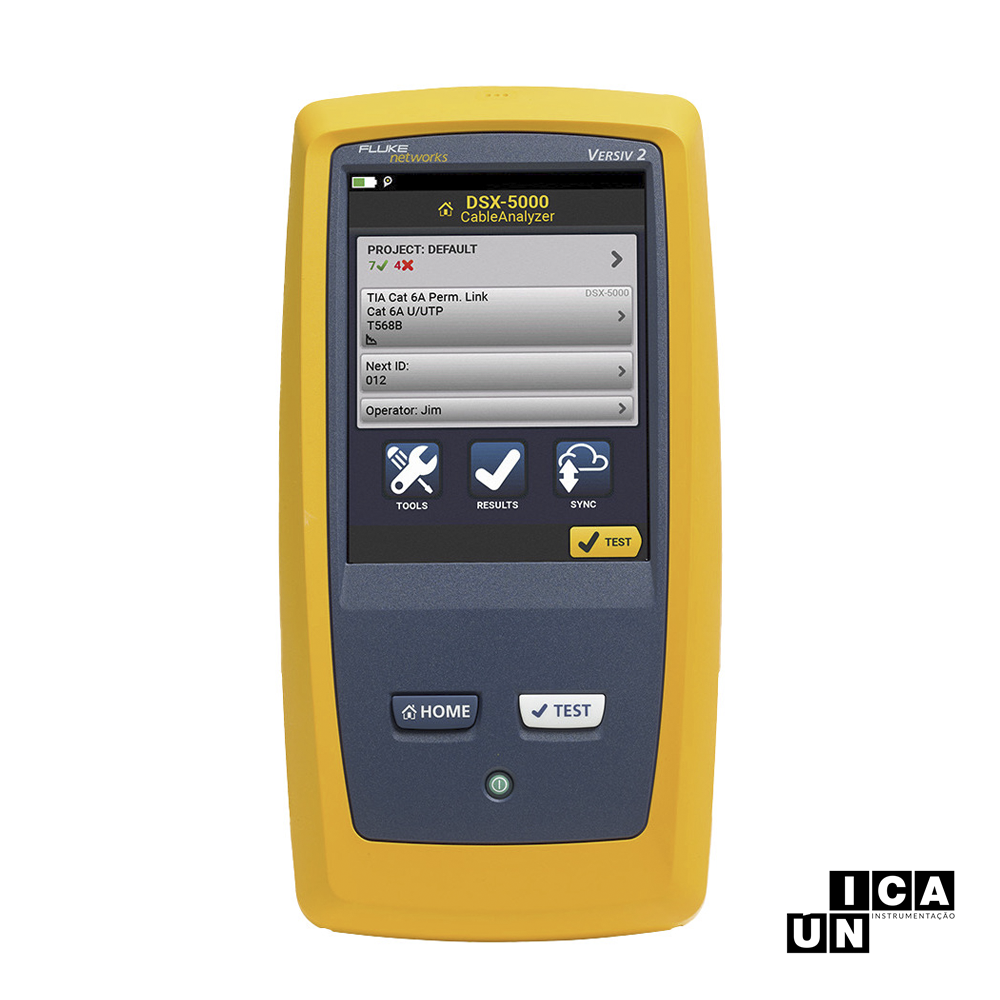

Certificador de Rede – Fluke DSX-5000
O Fluke Networks DSX-5000 CableAnalyzer é um certificador de cabeamento estruturado em cobre, desenvolvido para testar e certificar redes até Categoria 6A, Classe FA e 1 GHz, com diagnóstico avançado de falhas, geração de relatórios e integração com a plataforma Versiv.
Tem dúvidas sobre este equipamento?
Conte com especialistas para avaliar sua aplicação e indicar a melhor solução.
Locação a partir de
R$5,750.00
Valores base para configuração standard. Consulte condições e impostos.
Ou ligue diretamente para: (31) 99745-9523
Especificações Técnicas
Detalhes completos de engenharia e certificações para garantir a integração perfeita nos processos da sua indústria.
O Fluke Networks DSX-5000 CableAnalyzer foi desenvolvido para a certificação de cabeamento estruturado em cobre, atendendo instalações de redes de dados em categorias 5e, 6 e 6A, além das classes C, D, E, EA, F e FA. Com faixa de teste de até 1 GHz, o equipamento permite validar o desempenho da infraestrutura conforme os principais padrões TIA e ISO/IEC.
Integrado à plataforma modular Versiv, o DSX-5000 simplifica todas as etapas do processo de certificação, desde a configuração do projeto até a análise dos resultados e emissão dos relatórios. O sistema de gerenciamento ProjX organiza os testes por projeto e identificação de cabo, reduzindo erros de configuração e facilitando o acompanhamento do andamento dos serviços.
A interface Taptive, operada por tela LCD multi-touch de 5,7 polegadas, permite selecionar tipos de cabos, padrões e parâmetros de teste de forma rápida. O autoteste bidirecional completo é realizado em aproximadamente 9 segundos para Categoria 5e ou 6 e 10 segundos para Categoria 6A, apresentando imediatamente o resultado de aprovação ou reprovação.
Além da certificação, o DSX-5000 oferece recursos avançados para diagnóstico e localização de falhas. As funções HDTDX e HDTDR ajudam a identificar diafonia, perda de retorno e a distância até o ponto do problema, reduzindo o tempo necessário para correção do cabeamento.
O equipamento também realiza medições de desequilíbrio de resistência, integridade de blindagem, TCL, ELTCTL, CDNEXT, CMRL e parâmetros relacionados a aplicações Power over Ethernet. Os resultados podem ser armazenados, analisados e apresentados em relatórios profissionais por meio do software LinkWare PC e, nas configurações compatíveis, transferidos por Wi-Fi ao serviço em nuvem LinkWare Live.
| Característica | Especificação |
|---|---|
| Tipo | Certificador de cabeamento estruturado em cobre |
| Plataforma | Fluke Networks Versiv |
| Frequência máxima | 1.000 MHz |
| Categorias TIA suportadas | Categoria 3, 4, 5, 5e, 6 e 6A, conforme a série TIA-568 |
| Classes ISO/IEC suportadas | Classes C, D, E, EA, F e FA, conforme a série ISO/IEC 11801 |
| Tipos de cabeamento | Cabeamentos LAN de par trançado blindados e não blindados, com impedância de 100 Ω e 120 Ω |
| Tempo de autoteste Cat 5e/6 | Aproximadamente 9 segundos |
| Tempo de autoteste Cat 6A | Aproximadamente 10 segundos |
| Diagnóstico HDTDX/HDTDR | Aproximadamente 3 segundos |
| Capacidade de memória | Aproximadamente 12.000 resultados Cat 6A com gráficos completos |
| Precisão | Superior ao Nível V para medições até 1 GHz |
| Parâmetros de teste | Mapa de fiação, comprimento, atraso de propagação, inclinação de retardo, resistência de loop DC, desequilíbrio de resistência, perda de inserção, perda de retorno, NEXT, FEXT, ACR-N, ACR-F, PS NEXT, PS ACR-N, PS ACR-F, PS ANEXT, PS AACR-F, CMRL, CDNEXT, TCL e ELTCTL |
| Diagnóstico de falhas | Identificação gráfica de diafonia, perda de retorno, falhas de blindagem e distância até o ponto da falha |
| Certificação MPTL | Suportada mediante configuração, adaptadores e firmware compatíveis |
| Power over Ethernet | Suporte a medições de desequilíbrio resistivo relacionadas à IEEE 802.3bt |
| Adaptador de canal | Faixa de até 1 GHz |
| Adaptador de link permanente | Faixa de até 1 GHz |
| Conexão padrão | RJ45 blindado |
| Interfaces opcionais | TERA e GG45/ARJ45, conforme adaptadores utilizados |
| Tela | LCD de 5,7 polegadas com interface multi-touch |
| Sistema de gerenciamento | ProjX |
| Interface de operação | Taptive |
| Software de relatórios | LinkWare PC |
| Serviço em nuvem | LinkWare Live, nas configurações compatíveis |
| Wi-Fi | IEEE 802.11a/b/g/n, bandas de 2,4 GHz e 5 GHz, conforme versão do equipamento |
| Bateria | Íons de lítio, 7,2 V |
| Autonomia típica | Aproximadamente 8 horas |
| Tempo de carga | Aproximadamente 4 horas para carga de 10% a 90%, com o equipamento desligado |
| Dimensões | 66,7 × 133,3 × 279,4 mm |
| Peso | Aproximadamente 1,28 kg, considerando unidade principal, módulo DSX e bateria |
| Temperatura de operação | 0 °C a 45 °C |
| Temperatura de armazenamento | -30 °C a 60 °C |
| Resistência a impacto | Teste de queda de 1 metro, com e sem módulo e adaptador |
| Segurança | CSA 22.2 nº 61010 e IEC 61010-1, 3ª edição |
| Compatibilidade eletromagnética | EN 61326-1 |
| Intervalo de calibração | 1 ano |
Aplicações
- Certificação de cabeamento estruturado Categoria 5e, 6 e 6A.
- Certificação de cabeamento Classe C, D, E, EA, F e FA.
- Testes de links permanentes e canais de cabeamento.
- Certificação de links terminados com plugue modular — MPTL.
- Diagnóstico e localização de falhas em cabos de par trançado.
- Verificação de mapa de fiação, comprimento e continuidade.
- Análise de diafonia, perda de inserção e perda de retorno.
- Verificação da continuidade e integridade da blindagem.
- Medição de desequilíbrio de resistência para aplicações PoE.
- Comissionamento e aceitação de redes corporativas, industriais e centros de dados.
- Armazenamento, gerenciamento e emissão de relatórios de certificação.
Observações
- O DSX-5000 certifica cabeamentos em cobre até Categoria 6A, Classe FA e frequência máxima de 1 GHz.
- O modelo não realiza certificação de Categoria 8 ou Classe I/II, recursos disponíveis na versão DSX-8000.
- A certificação de MPTL e de interfaces como TERA, GG45/ARJ45, M12 ou coaxial depende da utilização de adaptadores compatíveis.
- A disponibilidade de Wi-Fi e integração direta com o LinkWare Live depende da versão e da configuração do equipamento.
- Os módulos, adaptadores, softwares e recursos disponíveis devem ser confirmados conforme a configuração contratada para venda ou locação.
