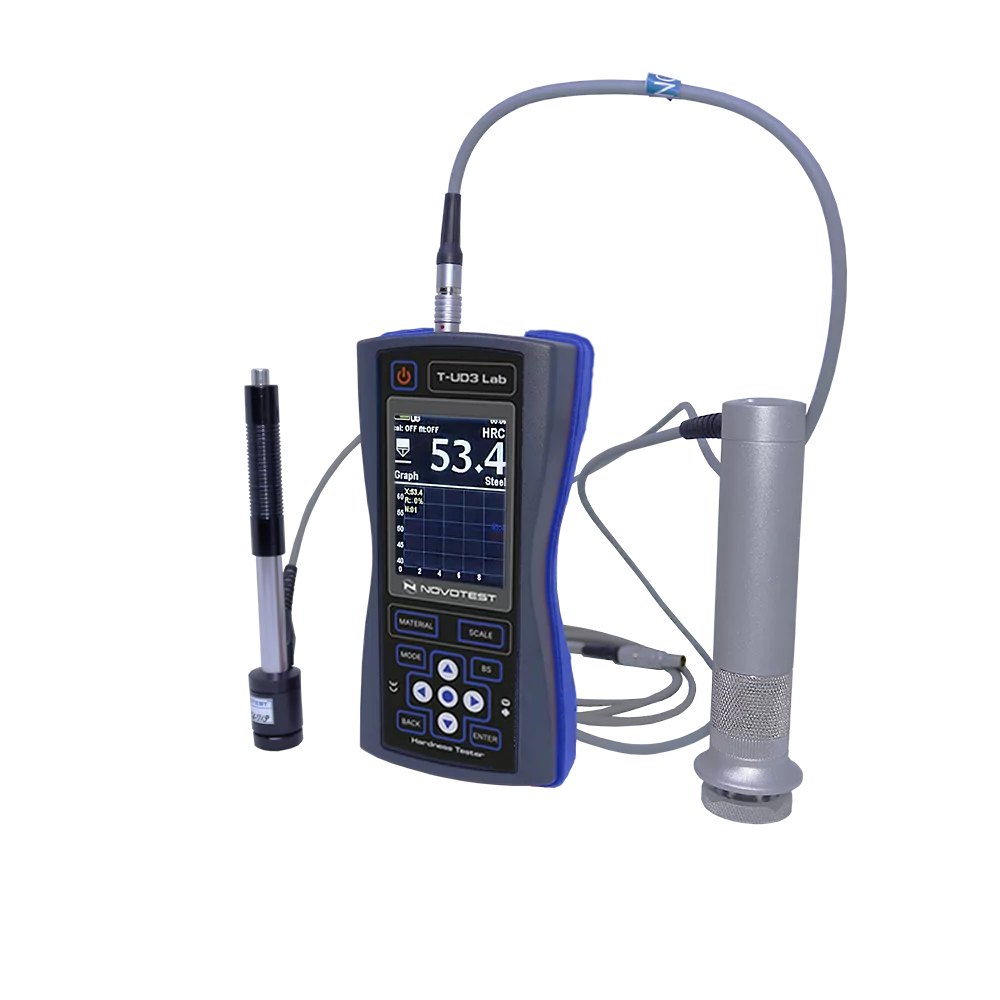

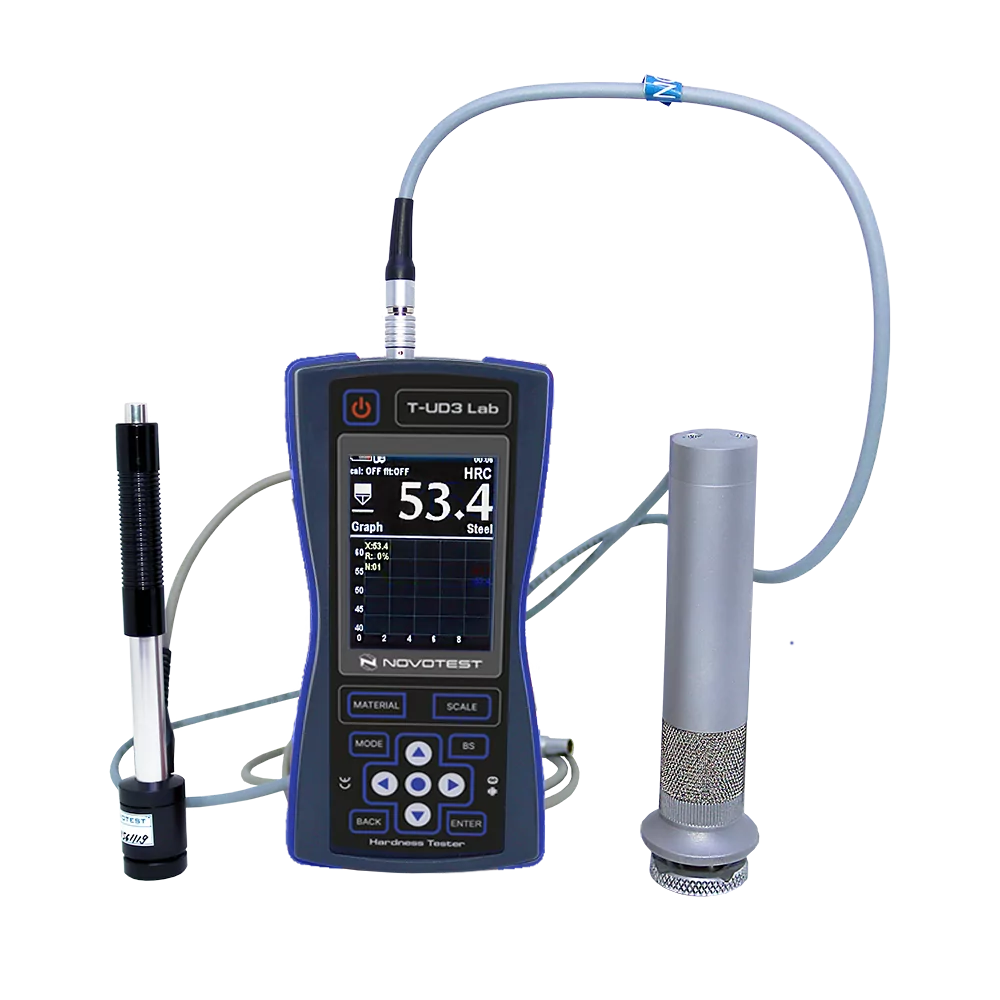

Durômetro Digital – Novotest T-UD3

O NOVOTEST T-UD3 é um durômetro portátil desenvolvido para medição de dureza em metais, ligas, camadas endurecidas, revestimentos e componentes submetidos a tratamentos térmicos, mecânicos ou superficiais. O equipamento permite realizar ensaios diretamente em campo, oficinas, linhas de produção e laboratórios, reduzindo a necessidade de remover ou seccionar a peça avaliada.

Na configuração disponível para locação, o T-UD3 utiliza o método de impedância de contato ultrassônica, UCI, com sondas U1 de 50 N ou 10 N. Nesse método, um penetrador de diamante é pressionado contra a superfície com carga controlada, e a variação da frequência de ressonância da haste é convertida no valor de dureza selecionado.

A sonda U1 de 50 N utiliza carga de aproximadamente 5 kgf e atende à maioria das aplicações de medição de dureza, incluindo eixos, engrenagens, dentes, soldas, zonas termicamente afetadas, superfícies curvas e regiões internas de tubos. A sonda U1 de 10 N utiliza carga reduzida de aproximadamente 1 kgf, sendo indicada para superfícies polidas, camadas endurecidas, revestimentos, peças de parede fina e aplicações que exigem uma impressão de ensaio menor.

O instrumento apresenta os resultados em escalas como Rockwell, Brinell, Vickers e Shore, além de permitir a utilização de escalas de usuário e conversões para resistência à tração em materiais compatíveis. Também dispõe de modos de gráfico, histograma, estatística, arquivo de medições e calibração em um ou três pontos.

A unidade eletrônica possui display colorido, memória para armazenamento dos resultados, comunicação com computador, câmera integrada para registro fotográfico e iluminação auxiliar. A configuração das sondas, cabos, blocos de referência, software e demais acessórios deve ser confirmada conforme a modalidade de venda ou locação.

Aplicações

• Medição de dureza em eixos, engrenagens, dentes, turbinas e componentes mecânicos.
• Avaliação de soldas e zonas termicamente afetadas.
• Inspeção de peças cementadas, nitretadas ou submetidas a tratamentos térmicos.
• Medição em superfícies curvas, ranhuras, furos e regiões internas de tubulações.
• Controle de dureza em revestimentos e camadas superficialmente endurecidas.
• Ensaios em peças pequenas, componentes de baixa massa e estruturas de parede fina.
• Avaliação da uniformidade de processos de fabricação, reparo, soldagem e tratamento térmico.
• Inspeções de campo em vasos de pressão, tubulações, rotores, rolos, virabrequins e componentes industriais.

Observações

• Para locação, a Única Instrumentação disponibiliza o NOVOTEST T-UD3 somente com as sondas U1 de 50 N e U1 de 10 N.
• A sonda de 50 N é indicada para a maior parte das aplicações gerais e apresenta exigência intermediária de preparação superficial.
• A sonda de 10 N produz uma impressão menor, sendo indicada para superfícies polidas, camadas endurecidas, revestimentos e peças de parede fina.
• A sonda de 10 N é mais sensível às condições de limpeza, rugosidade e preparação da superfície quando comparada à sonda de 50 N.
• As medições pelo método UCI são influenciadas pelo módulo de elasticidade do material. Materiais diferentes dos padrões configurados podem exigir calibração específica.
• A superfície deve estar limpa e sem óleo, poeira, carepa, oxidação ou ferrugem antes da medição.
• Peças com massa ou espessura inferiores aos limites recomendados podem apresentar erros adicionais causados por vibração ou deformação durante o ensaio.
• A arruela de apoio da sonda possui uma face plana e outra com ranhuras prismáticas, permitindo o posicionamento em superfícies planas ou cilíndricas.
• A disponibilidade de blocos de referência, cabos, software, cartão de memória, acessórios de posicionamento e demais componentes deve ser confirmada conforme a configuração de venda ou locação.
