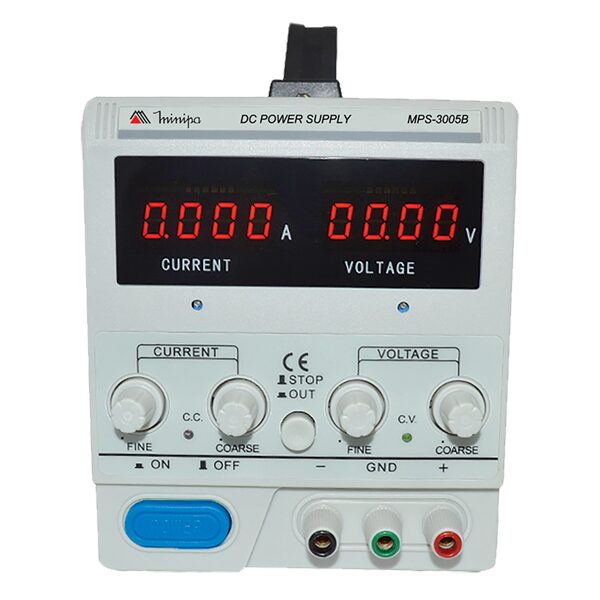

Fonte de Tensão DC – Minipa MPS-3005B

A Minipa MPS-3005B é uma fonte de alimentação DC regulada de saída única, ajustável de 0 a 30 V e de 0 a 5 A. Possui display duplo de 4 dígitos, operação em tensão ou corrente constante, limitação de corrente e baixo nível de ripple para aplicações em bancada, manutenção e desenvolvimento eletrônico.

Tem dúvidas sobre este equipamento?

Conte com especialistas para avaliar sua aplicação e indicar a melhor solução.

Locação a partir de
R$150.00

Valores base para configuração standard. Consulte condições e impostos.

Falar com um Especialista

Ou ligue diretamente para: (31) 99745-9523

Especificações Técnicas

Detalhes completos de engenharia e certificações para garantir a integração perfeita nos processos da sua indústria.

A Minipa MPS-3005B é uma fonte de alimentação DC regulada de bancada, desenvolvida para fornecer tensão e corrente contínuas ajustáveis em testes, manutenção e desenvolvimento de circuitos eletrônicos. Sua saída única permite ajuste de 0 a 30 V e de 0 a 5 A, com potência máxima aproximada de 150 W na saída.

O equipamento opera nos modos de tensão constante e corrente constante, permitindo limitar a corrente conforme as características da carga conectada. Os ajustes de tensão e corrente são realizados por potenciômetros de precisão, enquanto os indicadores de operação auxiliam na identificação do modo ativo.

O display duplo de 4 dígitos apresenta simultaneamente os valores de tensão e corrente de saída. A fonte possui resolução de 0,01 V para tensão e 0,001 A para corrente, facilitando o ajuste e o acompanhamento das condições aplicadas ao circuito.

A MPS-3005B foi projetada para operação contínua, inclusive em condição de carga máxima, utilizando ventilação forçada para resfriamento. Também dispõe de limitação de corrente, circuito de proteção contra sobrecarga, fusível de proteção e tempo de recuperação inferior a 100 µs durante alterações de carga.



Característica Especificação
Tipo de equipamento Fonte de alimentação DC regulada de bancada
Configuração da saída Saída única variável
Faixa de tensão de saída 0 a 30 V CC
Faixa de corrente de saída 0 a 5 A CC
Modos de operação Tensão constante e corrente constante
Ajustes Tensão e corrente por potenciômetros de precisão
Estabilização de linha em tensão constante Inferior a 0,01% + 3 mV
Estabilização de carga em tensão constante Inferior a 0,5% + 3 mV para corrente abaixo de 3 A; inferior a 0,5% + 5 mV para corrente acima de 3 A
Ripple e ruído em tensão constante Inferior a 5 mV RMS abaixo de 3 A; inferior a 7 mV RMS acima de 3 A, entre 5 Hz e 1 MHz
Estabilização de linha em corrente constante Inferior a 0,2% + 3 mA
Estabilização de carga em corrente constante Inferior a 0,2% + 3 mA
Ripple e ruído em corrente constante Inferior a 15 mA RMS
Display Duplo, 4 dígitos, com apresentação simultânea de tensão e corrente
Precisão da indicação de tensão ±(0,5% da leitura + 1 dígito)
Precisão da indicação de corrente ±(0,5% da leitura + 1 dígito)
Resolução de tensão 0,01 V
Resolução de corrente 0,001 A
Tempo de recuperação para troca de carga Inferior a 100 µs
Proteções Limitação de corrente, proteção contra sobrecarga e fusível de vidro 5 × 20 mm, 5 A/250 V
Resfriamento Ventilação forçada
Consumo Aproximadamente 260 W
Alimentação Selecionável entre 110 V e 220 V, +10%/-5%, 50/60 Hz
Ambiente de operação 0 °C a 40 °C, umidade relativa inferior a 80%
Ambiente de armazenamento -10 °C a 70 °C, umidade relativa inferior a 70%
Altitude máxima 2.000 m
Uso Ambientes internos
Dimensões 145 × 128 × 285 mm
Peso Aproximadamente 5 kg

Aplicações

  • Desenvolvimento e validação de placas, módulos e protótipos.
  • Alimentação e teste de circuitos eletrônicos em bancada.
  • Manutenção preventiva e corretiva de equipamentos eletrônicos.
  • Testes de consumo de corrente e comportamento de cargas DC.
  • Alimentação de sensores, transmissores, relés e dispositivos de automação.
  • Atividades em laboratórios de ensino, pesquisa e desenvolvimento.
  • Ensaios em oficinas, universidades e ambientes industriais.

Observações

  • A MPS-3005B possui uma única saída variável de 0 a 30 V e de 0 a 5 A.
  • O equipamento pode operar nos modos de tensão constante ou corrente constante, conforme o ajuste realizado e o comportamento da carga.
  • A corrente deve ser limitada antes da conexão de circuitos sensíveis para evitar danos ao dispositivo sob teste.
  • As especificações podem ser influenciadas pelas resistências dos cabos, conectores e contatos utilizados na ligação da carga.
  • O equipamento foi desenvolvido para uso interno e deve operar dentro dos limites de temperatura, umidade e altitude especificados.
  • A seleção da tensão de alimentação entre 110 V e 220 V deve ser verificada antes da energização da fonte.
  • A ventilação forçada não deve ser obstruída durante a operação, principalmente em condições de carga elevada.
  • A disponibilidade de cabos de alimentação, cabos banana, garras jacaré, certificado de calibração e demais acessórios deve ser confirmada conforme a configuração de venda ou locação.
