O Megabras HP60KV é um hipot de corrente contínua para ensaios dielétricos com tensão ajustável de 2 kV a 60 kV e medição de corrente de fuga de até 6 mA. Possui modos manual, rampa, tempo fixo e aprovação/reprovação, além de controle remoto por USB, Bluetooth e protocolo Modbus.
Conte com especialistas para avaliar sua aplicação e indicar a melhor solução.
Valores base para configuração standard. Consulte condições e impostos.
Ou ligue diretamente para: (31) 99745-9523
Detalhes completos de engenharia e certificações para garantir a integração perfeita nos processos da sua indústria.
O Megabras HP60KV é um hipot digital de corrente contínua desenvolvido para ensaios dielétricos e verificação da isolação elétrica de equipamentos, componentes e instalações. Sua tensão de teste pode ser ajustada entre 2.000 V e 60.000 V, com medição simultânea da tensão aplicada e da corrente de fuga.
O equipamento permite configurar a tensão de ensaio, o limite máximo de corrente de fuga, o tempo de teste e as rampas de subida e descida. Os ensaios podem ser executados em modo manual, por rampa, com duração fixa ou com critério de aprovação e reprovação, indicado por LED bicolor.

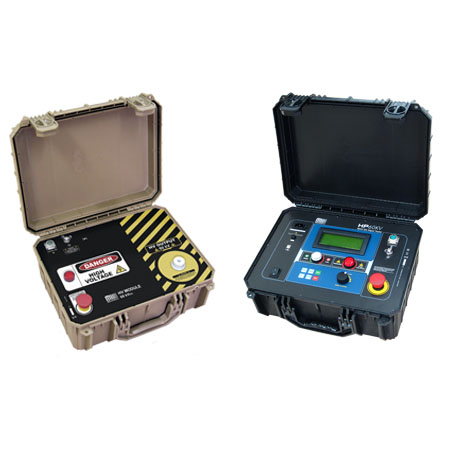

Para aumentar a segurança durante a operação, o HP60KV utiliza dois módulos separados: um módulo de controle e um módulo de alta tensão. Ambos possuem botões de parada de emergência, enquanto o módulo de alta tensão conta com alarme sonoro e indicação visual da presença de alta tensão. A função de autodetecção de faíscas interrompe automaticamente a geração de alta tensão em caso de ruptura da isolação do elemento sob teste.
A comunicação por Bluetooth permite controlar o equipamento remotamente por smartphone ou tablet Android com o aplicativo BlueLogg. Pelo aplicativo, é possível configurar parâmetros, iniciar e interromper ensaios, acompanhar medições, salvar dados e gerar relatórios com fotos, comentários de voz, coordenadas GPS e mapa do local do teste.
A interface USB permite a comunicação com o software MegaLogg 3 em computadores, possibilitando o controle remoto, a configuração dos ensaios, o acompanhamento das medições e a geração de relatórios. O protocolo Modbus também permite integrar o HP60KV a sistemas automatizados, CLPs, plataformas como LabVIEW e softwares desenvolvidos para aplicações específicas.
| Característica | Especificação |
|---|---|
| Tipo de instrumento | Hipot digital de corrente contínua para ensaios dielétricos |
| Tensão de teste | 2.000 V a 60.000 V CC |
| Resolução da tensão | 10 V até 9,99 kV; 100 V entre 10 kV e 60 kV |
| Exatidão da tensão de teste | ± (2% do valor nominal ± 2 dígitos), com carga de 1 mA |
| Polaridade | Tensão negativa, terra positivo |
| Corrente de fuga | Até 6 mA |
| Resolução da corrente de fuga | 0,01 mA |
| Exatidão da corrente de fuga | ± (2% do valor nominal ± 2 dígitos) |
| Ripple | Inferior a 2% |
| Modos de ensaio | Manual, teste de rampa, aprovação/reprovação e tempo fixo |
| Parâmetros ajustáveis | Tensão, corrente de fuga máxima, rampa e duração do ensaio |
| Recursos de segurança | Parada de emergência, autodetecção de faíscas, indicadores visuais e alarme sonoro |
| Indicação do resultado | LED bicolor para indicação de aprovado ou reprovado |
| Display | LCD alfanumérico de 4 linhas e 20 caracteres, com modo Big Number |
| Cronômetro | Até 20 minutos, com indicação em segundos |
| Memória interna | Capacidade para armazenar até 16.000 valores de medição |
| Comunicação | USB, Bluetooth e protocolo Modbus |
| Software para computador | MegaLogg 3 para configuração, controle remoto, execução de ensaios e geração de relatórios |
| Aplicativo para Android | BlueLogg para configuração, controle, acompanhamento, armazenamento e geração de relatórios |
| Norma de segurança | IEC 61010-1 |
| Índice de proteção | IP65 com a tampa fechada |
| Temperatura de operação | -5 °C a 50 °C |
| Temperatura de armazenamento | -25 °C a 70 °C |
| Umidade | Até 95% UR, sem condensação |
| Alimentação | 200 a 240 V CA, 50/60 Hz, 450 VA |
| Peso do módulo de controle | Aproximadamente 7,6 kg |
| Peso do módulo de alta tensão | Aproximadamente 9,6 kg |
| Dimensões do módulo de controle | 450 × 360 × 190 mm |
| Dimensões do módulo de alta tensão | 450 × 360 × 190 mm |
