Medidor de Relação de Espiras – Hitech HTRT-8K

O Hitech HTRT-8K é um medidor digital portátil desenvolvido para ensaios de relação de espiras em transformadores de potência, transformadores de energia e transformadores de corrente. O equipamento auxilia na verificação da relação entre os enrolamentos, parâmetro utilizado na avaliação da condição e da correta configuração de transformadores.

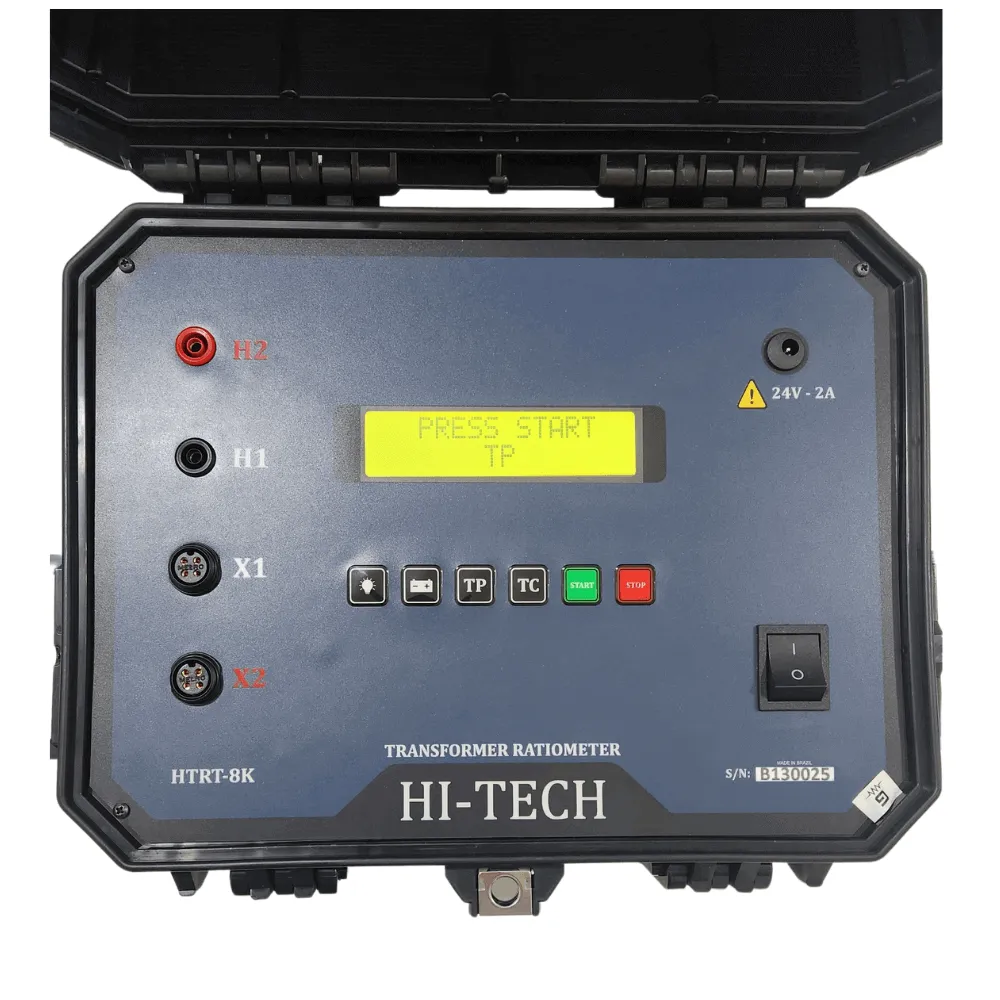

Seu funcionamento é automático e não exige a seleção manual de escala. Durante cada ciclo de teste, o HTRT-8K verifica as conexões dos cabos identificados como H e X e realiza a medição da relação de espiras, apresentando o resultado em display alfanumérico de cinco dígitos.

O instrumento possui modos de ensaio independentes para transformadores de potência e transformadores de corrente. No modo TP, os cabos H são conectados ao enrolamento de alta tensão e os cabos X ao enrolamento de baixa tensão. No modo TC, os cabos X são conectados ao enrolamento de alta corrente, nos terminais P1 e P2, enquanto os cabos H são conectados ao enrolamento de baixa corrente, nos terminais S1 e S2.

A tensão de teste é de 30 V CA. A faixa automática de relação alcança valores entre 1,000 e 8.000 no modo TP e entre 1,000 e 1.000,0 no modo TC, com precisão especificada de ±0,5%. Após o início do ensaio, o resultado é apresentado em aproximadamente seis segundos.

O HTRT-8K utiliza bateria interna recarregável de 24 V e 5.000 mAh e também pode ser operado durante o processo de carregamento. O nível da bateria pode ser consultado diretamente no display, e o equipamento apresenta indicação visual e sonora quando a carga é insuficiente para a realização do ensaio.

Aplicações

• Medição da relação de espiras de transformadores de potência.
• Ensaios em transformadores de energia e distribuição.
• Medição da relação de transformadores de corrente.
• Verificação de transformadores monofásicos e polifásicos.
• Comparação da relação medida com os dados de placa do transformador.
• Verificação de diferentes posições de comutadores de derivação.
• Identificação de ligações incorretas ou inversão dos cabos de ensaio.
• Manutenção preventiva e corretiva de transformadores.
• Testes de recebimento, comissionamento e inspeção em campo.
• Avaliação após intervenções em enrolamentos ou conexões internas.

Observações

• O transformador deve estar completamente desenergizado antes da conexão e durante todo o ensaio.
• O HTRT-8K possui modos distintos para transformadores de potência e transformadores de corrente, e o modo correto deve ser selecionado antes do início da medição.
• No ensaio de TP, os cabos H devem ser conectados ao enrolamento de alta tensão e os cabos X ao enrolamento de baixa tensão.
• No ensaio de TC, os cabos X devem ser conectados aos terminais de alta corrente P1 e P2, enquanto os cabos H devem ser conectados aos terminais de baixa corrente S1 e S2.
• As pontas de prova não devem ser conectadas, desconectadas ou reposicionadas durante o ensaio. Qualquer alteração deve ser realizada somente após o acionamento do botão STOP.
• A mensagem “CABLE INVERTED” indica que as conexões H e X devem ser verificadas antes da continuidade do teste.
• Resultados negativos podem indicar mau contato nas conexões e exigem nova verificação dos cabos e dos terminais do transformador.
• Os pontos de conexão devem estar limpos e proporcionar contato elétrico adequado para evitar resultados instáveis ou incorretos.
• O teste 1:1 permite verificar o funcionamento básico do instrumento e deve apresentar um resultado próximo de 1,000.
• A faixa máxima de relação depende do modo selecionado: até 8.000 no modo TP e até 1.000,0 no modo TC.
• O manual apresenta diferentes esquemas para ensaios em transformadores polifásicos; as conexões e os fatores de transformação devem ser selecionados conforme a configuração dos enrolamentos.
• O equipamento pode ser utilizado durante o carregamento da bateria.

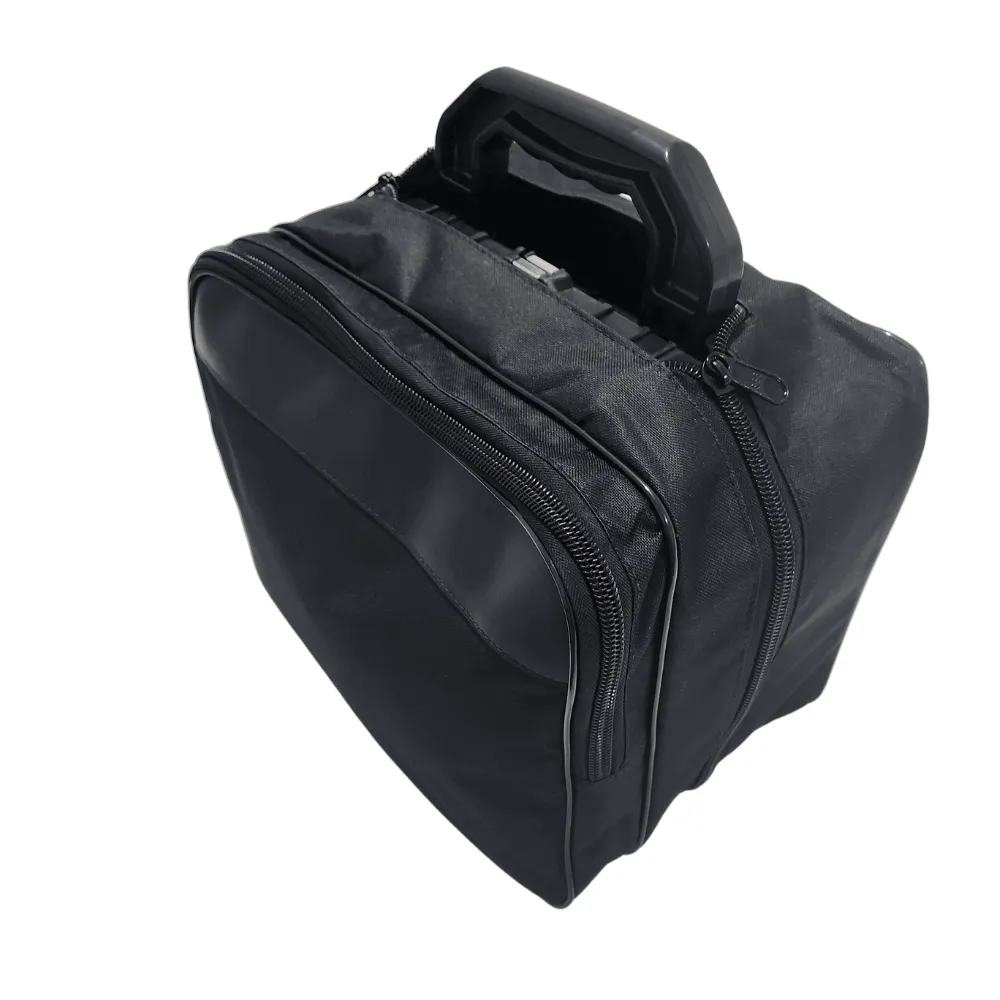

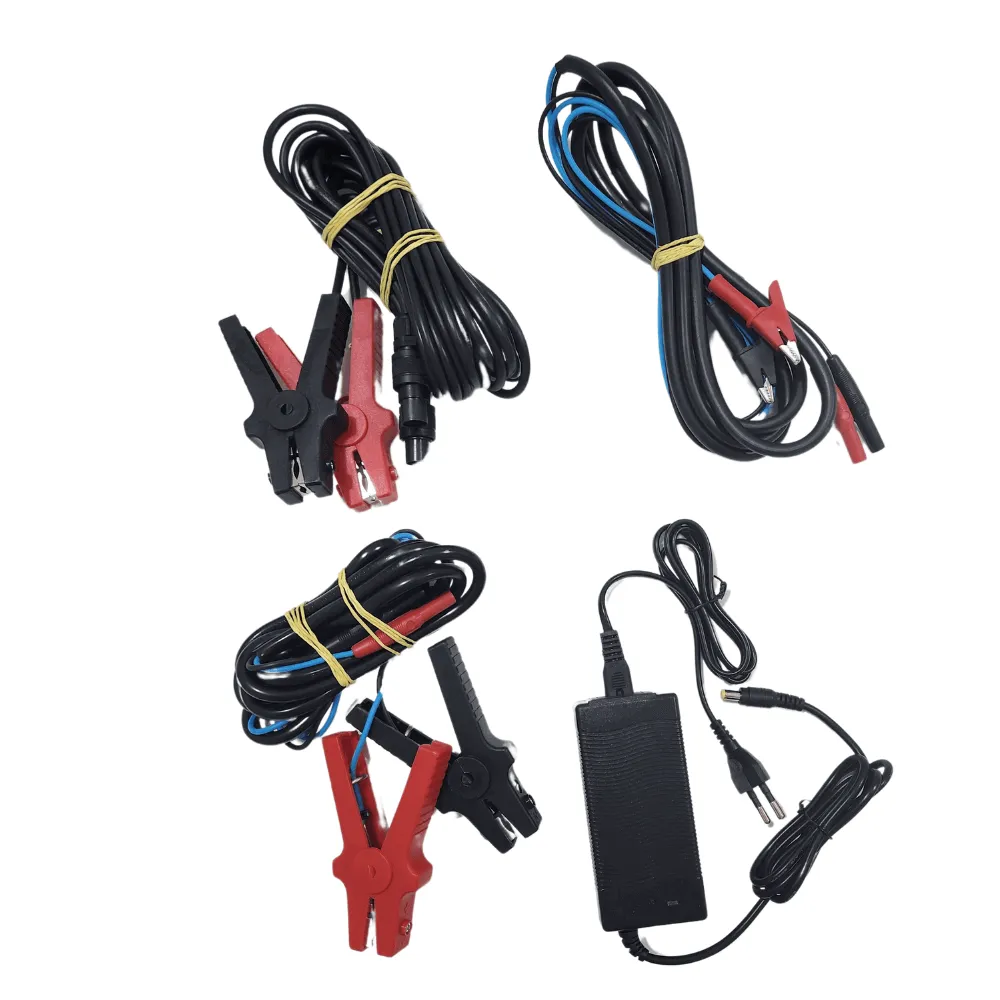

• A disponibilidade dos cabos H e X, fonte de alimentação, bolsa e demais acessórios deve ser confirmada conforme a configuração de venda ou locação.
