Descrição

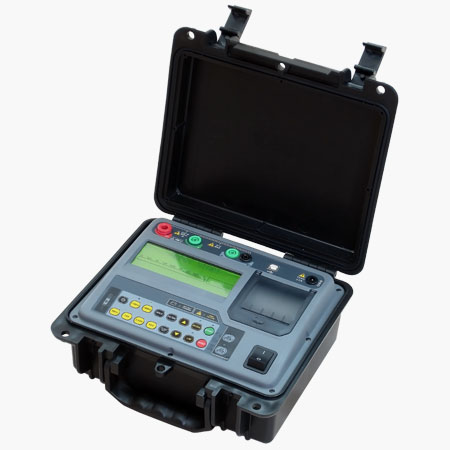

Projetado para medições confiáveis e repetíveis, o MD5060x mede resistências de isolação com exatidão de até ±5% (1 MΩ a 1 TΩ) e corrente de curto-circuito de ~1,5 mA, oferecendo recursos avançados como índice de polarização (PI), absorção dielétrica (DAR), teste em degrau de tensão, função Passa/Não passa e filtro para minimizar interferências. A tensão de teste é contínua e negativa em relação à terra, útil para detecção de umidade por efeito de eletrosmose. O display LCD alfanumérico (4×20, com backlight) mostra leitura digital e bargraph, enquanto o cronômetro embutido marca o tempo do ensaio. Atende CAT III 600 V e normas IEC 61010-1 / 61326-1, com operação de -5 °C a 50 °C, garantindo robustez e segurança em ambientes industriais.
Tabela de Especificações Técnicas
| Característica | Detalhe |
| Tensões de teste | 500 V, 1 kV, 2,5 kV, 5 kV (seleção rápida); 500 V a 5 kV em passos de 100 V ou 500 V; tensão contínua negativa (referência à terra) |
| Alcance de medição | Até 5 TΩ @ 5 kV |
| Exatidão da tensão de teste | ±3% do valor nominal (em 10 GΩ) |
| Exatidão do megôhmetro | ±5% da leitura (1 MΩ a 1 TΩ); ±20% (1 TΩ a 5 TΩ) |
| Corrente de curto-circuito | 1,5 ± 0,5 mA |
| Modos de medição | Manual, temporizado, Passa/Não passa, degrau de tensão, PI e DAR |
| Função filtro | Minimiza interferências nas medições |
| Cronômetro | mm:ss (tempo transcorrido do ensaio) |
| Display | LCD alfanumérico 4×20, backlight; leitura digital + bargraph |
| Impressora | Impressora térmica incorporada (registro periódico) |
| Memória interna | Até 4.000 valores medidos |
| Comunicação | USB; software MegaLogg 3 para descarregar/analisar dados e gerar relatórios |
| Categoria/Segurança | CAT III 600 V; IEC 61010-1; EMC IEC 61326-1; imunidades IEC 61000-4-2/-3 |
| Proteção ambiental | IP65 (tampa fechada) |
| Temperatura de operação | –5 °C a 50 °C; armazenamento: –25 °C a 70 °C; 95% UR s/condensação |
| Alimentação | Bateria LFP 12 V – 3000 mAh; carregador 12 V – 2 A |
| Dimensões / Peso | 274 × 250 × 124 mm / ~3,6 kg |
