Multímetro Digital de Processo - Fluke 789
Categoria: Instrumentação

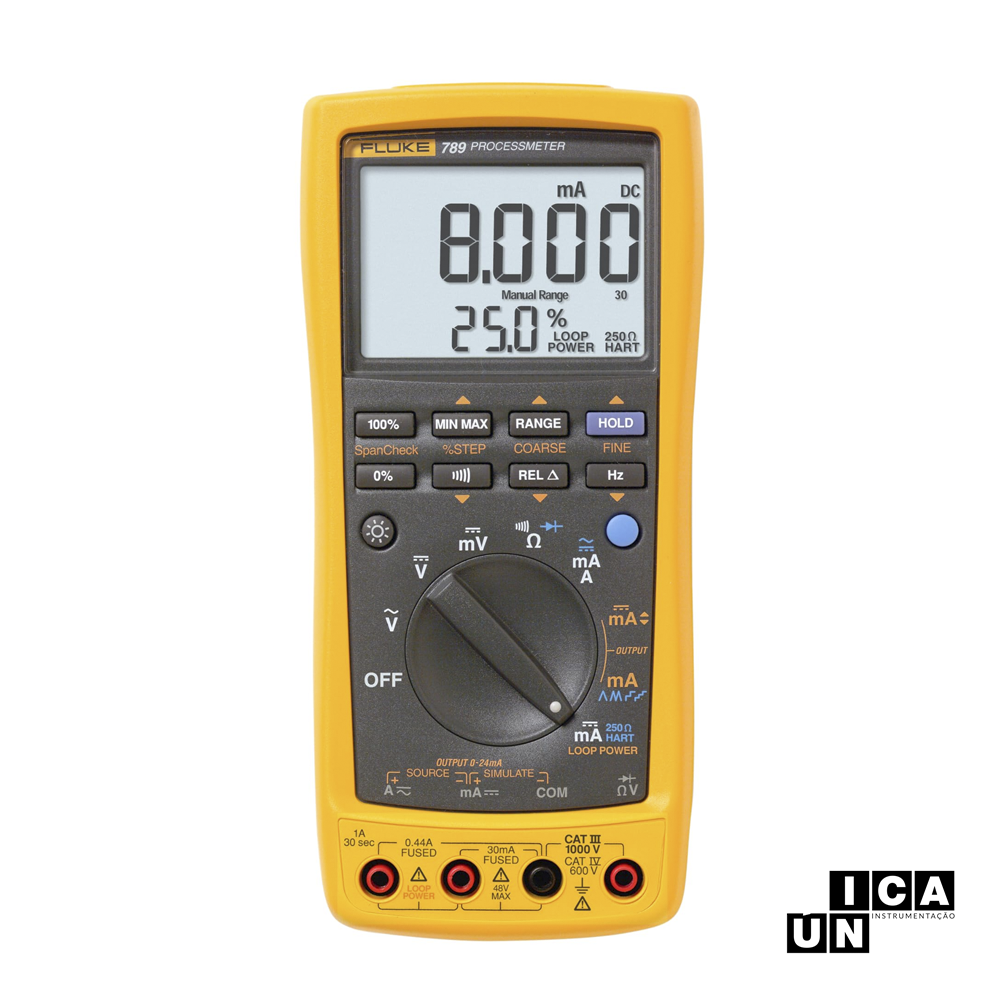

Multímetro Digital de Processo – Fluke 789

O Fluke 789 ProcessMeter™ combina um multímetro digital True-RMS com um calibrador de loop de corrente, permitindo medir, gerar e simular sinais de até 24 mA, alimentar transmissores com loop de 24 V e realizar medições elétricas em sistemas de instrumentação e automação industrial.

Tem dúvidas sobre este equipamento?

Conte com especialistas para avaliar sua aplicação e indicar a melhor solução.

Locação a partir de
R$330.00

Valores base para configuração standard. Consulte condições e impostos.

Falar com um Especialista

Ou ligue diretamente para: (31) 99745-9523

Especificações Técnicas

Detalhes completos de engenharia e certificações para garantir a integração perfeita nos processos da sua indústria.

O Fluke 789 ProcessMeter™ foi desenvolvido para atividades de manutenção, calibração, comissionamento e diagnóstico em sistemas de instrumentação industrial. O equipamento reúne em uma única ferramenta as funções de um multímetro digital True-RMS e de um calibrador de loop de corrente, reduzindo a quantidade de instrumentos necessários durante os serviços em campo.





O equipamento permite medir tensão e corrente CA e CC, resistência, continuidade, frequência e diodos. Para aplicações em malhas de processo, o Fluke 789 pode medir, gerar e simular sinais de corrente de 0 a 20 mA ou de 4 a 20 mA, com indicação simultânea do valor em miliampères e do percentual correspondente da escala.

Os recursos de ajuste manual, passo de 25%, passo de 100%, rampa lenta, rampa rápida e escalonamento automático facilitam a verificação da resposta de transmissores, indicadores, controladores, válvulas e sistemas de aquisição. As funções Mínimo, Máximo, Média, Retenção e Relativo também auxiliam no diagnóstico de sinais instáveis e falhas intermitentes.

Com classificação de segurança CAT IV 600 V e CAT III 1.000 V, construção robusta e autonomia de até 140 horas em medições convencionais, o Fluke 789 é indicado para equipes de instrumentação, manutenção elétrica e automação que necessitam executar medições elétricas e testes de loop com uma única ferramenta portátil.

Característica Especificação
Tipo Multímetro digital True-RMS e calibrador de loop de corrente
Funções principais Medição elétrica, geração e simulação de corrente, alimentação de loop e diagnóstico de sistemas de instrumentação
Medição de tensão CC 400,0 mV; 4,000 V; 40,00 V; 400,0 V e 1.000 V
Exatidão de tensão CC ±(0,1% da leitura + 1 dígito)
Medição de tensão CA 400,0 mV; 4,000 V; 40,00 V; 400,0 V e 1.000 V True-RMS
Exatidão de tensão CA ±(0,7% da leitura + 2 dígitos)
Medição de corrente CC em mA Até 30,000 mA
Exatidão de corrente CC em mA ±(0,05% da leitura + 2 dígitos)
Medição de corrente CA/CC Até 1,000 A; 0,440 A em operação contínua
Faixa de resistência 400 Ω a 40 MΩ
Exatidão de resistência ±(0,2% da leitura + 1 dígito)
Faixa de frequência 0,5 Hz a 20 kHz
Exatidão de frequência ±(0,005% da leitura + 1 dígito)
Teste de continuidade Sinal sonoro para resistência inferior a aproximadamente 100 Ω
Teste de diodos Faixa de 2,000 V para indicação da queda de tensão
Geração de corrente CC 0,000 a 20,000 mA ou 4,000 a 20,000 mA; sobrecarga de faixa até 24,000 mA
Simulação de corrente CC 0,000 a 20,000 mA ou 4,000 a 20,000 mA; alimentação externa de loop entre 15 V e 48 V
Exatidão da saída de corrente 0,05% da faixa
Capacidade da fonte de corrente Conformidade para 24 V ou carga de até 1.200 Ω em 20 mA
Alimentação de loop 24 V, exclusiva do Fluke 789
Modo HART Inserção de resistor de 250 Ω no circuito de alimentação de loop
Ajustes de corrente Ajuste aproximado, fino, passos de 25% e 100%, rampa lenta, rampa rápida e passo automático de 25%
Leitura da malha Exibição simultânea do valor em mA e do percentual da escala
Funções adicionais Mínimo, máximo, média, retenção e modo relativo
Fluke Connect Compatível mediante utilização do adaptador IR3000FC
Tensão máxima nos terminais 1.000 V RMS
Categoria de segurança CAT IV 600 V e CAT III 1.000 V
Normas de segurança IEC 61010-1 e IEC 61010-2-033, Grau de Poluição 2
Temperatura de operação -20 °C a 55 °C
Temperatura de armazenamento -40 °C a 60 °C
Resistência a impacto Teste de queda de 1 metro
Resistência à vibração Vibração aleatória de 2 g, entre 5 Hz e 500 Hz
Alimentação 4 pilhas alcalinas AA
Autonomia Até 140 horas em medições convencionais e aproximadamente 10 horas gerando 12 mA
Dimensões 50 × 100 × 203 mm
Peso 600 g
Garantia 3 anos

Aplicações

  • Medição, geração e simulação de sinais de 4 a 20 mA.
  • Alimentação e teste de transmissores com loop de 24 V.
  • Testes de malhas de corrente em sistemas de controle.
  • Verificação de indicadores, controladores e entradas analógicas.
  • Teste de válvulas e conversores corrente-pressão.
  • Diagnóstico de sinais elétricos em painéis e equipamentos industriais.
  • Medição de tensão, corrente, resistência, frequência e continuidade.
  • Testes de linearidade com passos e rampas automáticas.
  • Comissionamento de transmissores e sistemas de instrumentação.
  • Manutenção preventiva e corretiva em processos industriais.

Observações

  • O modo HART adiciona um resistor de 250 Ω ao circuito, mas não realiza configuração ou comunicação digital com instrumentos HART.
  • Para configuração e diagnóstico de instrumentos HART, é necessário utilizar um comunicador compatível.
  • A alimentação de loop de 24 V é um recurso exclusivo do Fluke 789 em relação ao modelo Fluke 787B.
  • A utilização do Fluke Connect depende do adaptador IR3000FC e de dispositivos e softwares compatíveis.
  • Os cabos, adaptadores e demais componentes disponíveis devem ser confirmados conforme a configuração comercial selecionada para venda ou locação.
