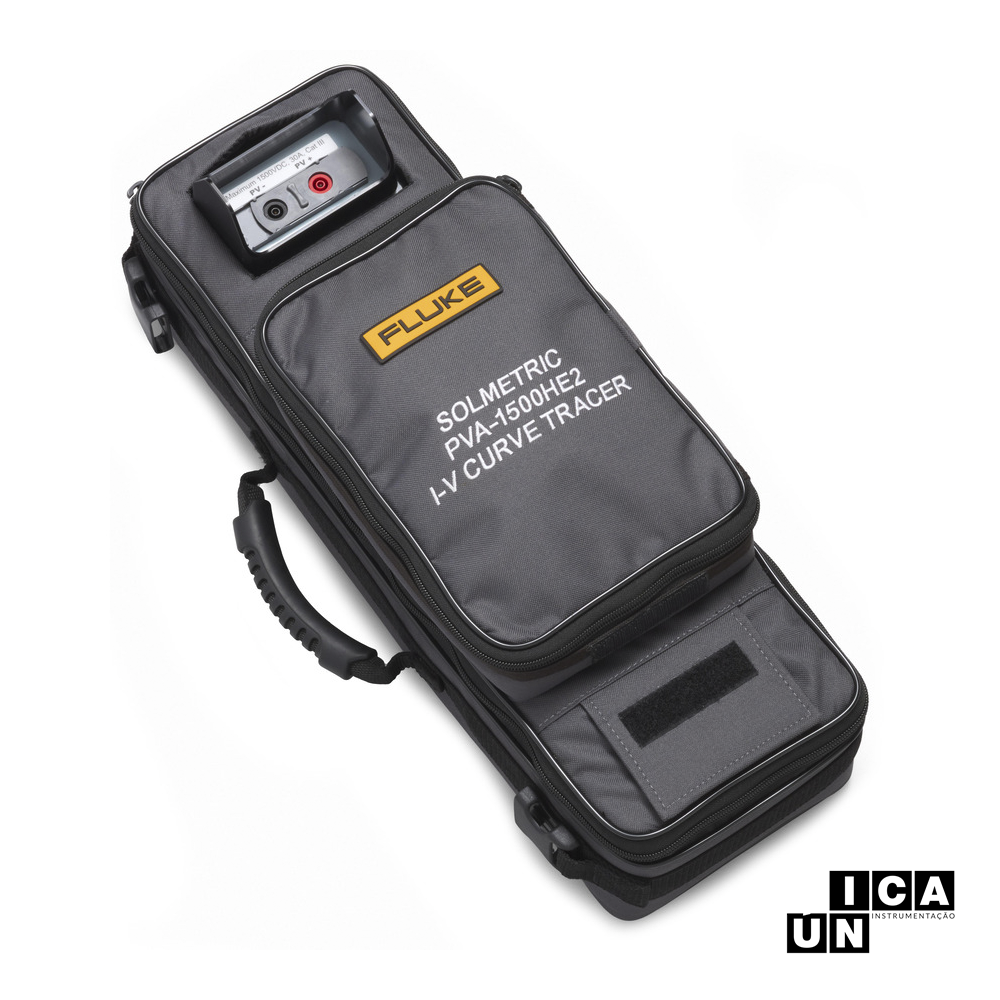

Traçador de Curva IV – Fluke PVA-1500 HE2

O Fluke Solmetric PVA-1500HE2 é um analisador fotovoltaico portátil desenvolvido para comissionamento, avaliação de desempenho, manutenção e diagnóstico de sistemas solares. O equipamento mede a curva de corrente versus tensão de módulos, cadeias e circuitos fotovoltaicos, fornecendo informações detalhadas sobre sua capacidade de conversão de energia.

Durante o ensaio, o PVA-1500HE2 registra a corrente de curto-circuito (Isc), a tensão de circuito aberto (Voc), a corrente e a tensão no ponto de máxima potência (Imp e Vmp), a potência máxima (Pmax), o fator de preenchimento e o fator de desempenho. O sistema também gera a curva P-V, que representa a potência produzida em função da tensão.

O software compara automaticamente a curva medida com a curva prevista pelo modelo fotovoltaico integrado. Para essa análise, são consideradas as características do módulo selecionado, a quantidade de módulos em série, o número de cadeias em paralelo, as perdas da fiação, a irradiância, a temperatura e a orientação do conjunto.

O PVA-1500HE2 foi desenvolvido para medir módulos de alta eficiência, alta capacitância e cadeias de maior corrente. O equipamento opera com tensão de circuito aberto entre 20 V e 1.500 V CC e admite corrente de curto-circuito de até 30 A, inclusive em módulos com eficiência igual ou superior a 19%.

O SolSensor™ mede simultaneamente a irradiância no plano do arranjo, a inclinação do conjunto e a temperatura dos módulos por meio de entradas para termopares. Essas informações são transmitidas ao software e utilizadas para prever o desempenho esperado nas condições reais da inspeção e traduzir os resultados para condições padrão de teste.

O sistema utiliza um tablet ou notebook Windows como interface de operação. A comunicação entre o computador, a unidade PVA e o SolSensor é realizada por Wi-Fi, permitindo controlar as medições, organizar os circuitos em uma árvore de projeto, visualizar os resultados e armazenar os dados sem cabos de comunicação entre os equipamentos.

O software permite selecionar curvas com 100 ou 500 pontos, comparar cadeias, identificar resultados discrepantes, analisar tendências e exportar informações. A ferramenta de análise de dados DAT complementa o sistema com tabelas, sobreposição de curvas, histogramas e geração de relatórios personalizáveis.

Aplicações

• Comissionamento de usinas, sistemas e arranjos fotovoltaicos.
• Testes de aceitação e avaliação de desempenho após a instalação.
• Traçado de curvas I-V de módulos e cadeias fotovoltaicas.
• Ensaios em módulos de alta eficiência, alta capacitância e maior corrente.
• Avaliação de módulos bifaciais e cadeias fotovoltaicas de até 30 A.
• Comparação da potência medida com o desempenho previsto pelo modelo fotovoltaico.
• Identificação de sombreamento parcial, sujeira não uniforme e detritos sobre os módulos.
• Diagnóstico de células danificadas e diodos de desvio em curto-circuito.
• Identificação de baixa corrente, baixa tensão e potência abaixo do valor esperado.
• Avaliação de perdas relacionadas à resistência da fiação e das conexões elétricas.
• Comparação de cadeias conectadas à mesma caixa combinadora.
• Operações e manutenção preventiva de sistemas fotovoltaicos.
• Auditorias técnicas e avaliação de desempenho energético.
• Registro de dados para acompanhamento da degradação dos módulos ao longo do tempo.
• Geração de relatórios de inspeção e documentação de reparos.

Observações

• O Fluke Solmetric PVA-1500HE2 mede curvas I-V de circuitos fotovoltaicos isolados e deve ser conectado somente após a aplicação dos procedimentos de segurança e seccionamento definidos para a instalação.
• A tensão de circuito aberto do sistema sob teste não pode ultrapassar 1.500 V CC.
• O manual informa advertência de sobretensão acima de 1.525 V e desativação interna do equipamento quando é detectada tensão superior a 1.550 V.
• A corrente total das cadeias ensaiadas, inclusive quando conectadas em paralelo, não pode ultrapassar 30 A CC.
• O PVA-1500HE2 admite módulos com eficiência igual ou superior a 19% e corrente de curto-circuito de até 30 A.
• Módulos de alta eficiência possuem maior capacitância e podem gerar correntes de pico elevadas no início da medição da curva I-V.
• Módulos bifaciais, cadeias de alta tensão, irradiância elevada e efeitos de borda de nuvem podem aumentar a corrente de pico durante o ensaio.
• Antes do primeiro ensaio em um novo sistema, o fabricante recomenda verificar a tensão de circuito aberto com um multímetro de categoria e faixa adequadas.
• Os melhores resultados são obtidos medindo cada cadeia individualmente. A medição de várias cadeias em paralelo reduz a capacidade de localizar diferenças entre circuitos individuais.
• A exatidão da irradiância depende da correta instalação do SolSensor no mesmo plano do conjunto e das condições definidas pelo fabricante.
• A exatidão de ±2% da irradiância é informada para módulos poli e monocristalinos bem caracterizados e irradiância direta superior a 600 W/m².
• A exatidão da temperatura da célula não inclui a incerteza, a instalação ou as limitações dos termopares utilizados.
• Uma conexão térmica inadequada entre o termopar e a parte traseira do módulo pode provocar erro na previsão da curva e na tradução dos resultados.
• O sensor de irradiância deve permanecer limpo e protegido pela tampa sempre que não estiver montado e em uso.
• Reflexões, albedo, sombras e diferenças de orientação entre o SolSensor e o conjunto podem influenciar a medição de irradiância.
• A capacidade de até 400 varreduras ou 3,5 MW por hora depende da tensão, da temperatura ambiente, do intervalo entre varreduras e das condições do sistema.
• Em temperatura ambiente de 45 °C, a quantidade de varreduras consecutivas pode ser limitada pela capacidade térmica do equipamento.
• O software PVA é destinado a computadores com Microsoft Windows, e sua compatibilidade deve ser confirmada conforme a versão utilizada.
• O computador conecta-se diretamente ao ponto de acesso Wi-Fi criado pelo PVA. Durante essa conexão, a interface Wi-Fi pode não permanecer disponível para outras redes.
• Os recursos SmartTemp™, banco de dados de módulos, DAT, atualização de firmware e geração de relatórios dependem do software, da versão instalada e das configurações utilizadas.
• A disponibilidade do SolSensor, cabos classificados para 1.500 V, termopares, carregadores, ferramentas de conexão, softwares e demais acessórios deve ser confirmada conforme a configuração de venda ou locação.
