O CONPROVE CE-6710 é um testador universal para proteção, automação, controle e medição, desenvolvido para ensaios em relés, IEDs, medidores, qualímetros e transdutores, com suporte à norma IEC 61850 e aplicação em campo ou laboratório.
Conte com especialistas para avaliar sua aplicação e indicar a melhor solução.
Ou ligue diretamente para: (31) 99745-9523
Detalhes completos de engenharia e certificações para garantir a integração perfeita nos processos da sua indústria.

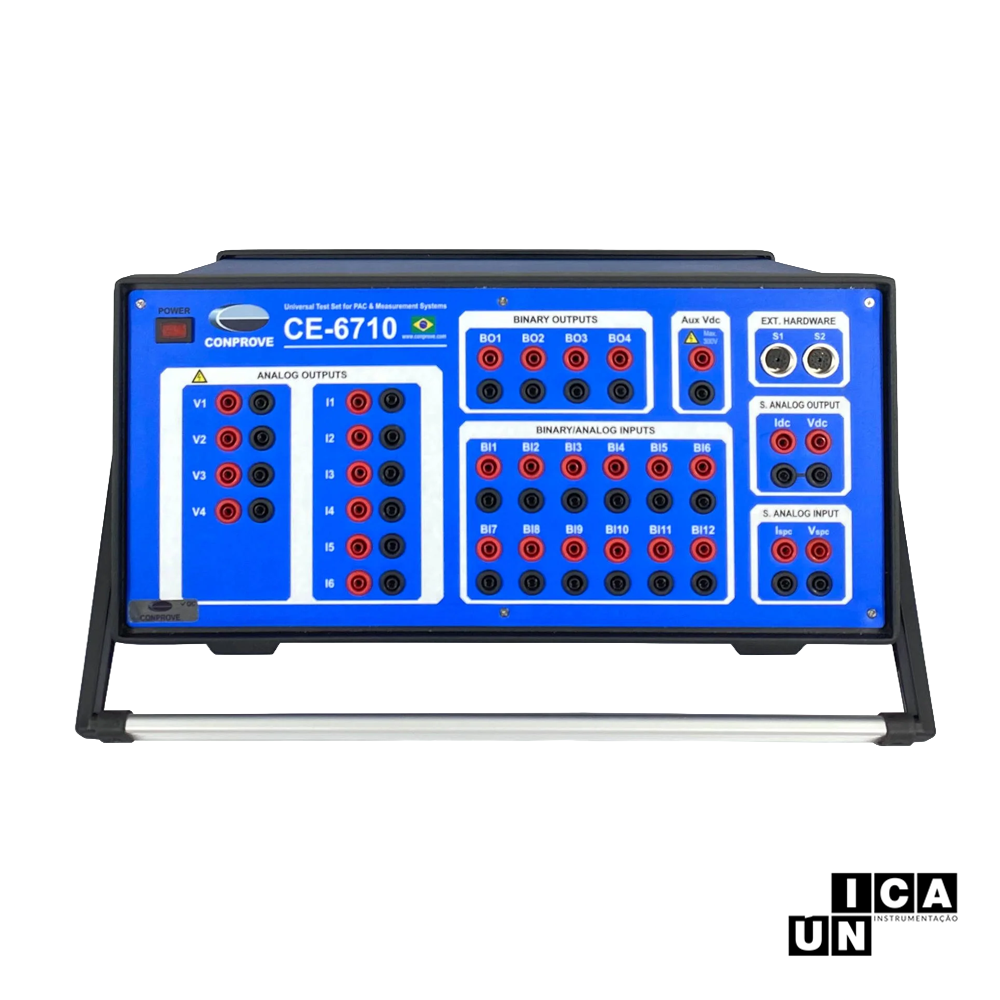

O CONPROVE CE-6710 foi desenvolvido para a realização de testes em sistemas de proteção, automação, controle e medição, reunindo em uma única plataforma recursos para ensaios em relés eletromecânicos, estáticos e microprocessados, além de medidores, qualímetros, transdutores e IEDs.
O equipamento possui 6 canais de corrente e 4 canais de tensão, permitindo a execução de testes manuais e automáticos por meio de instrumentação virtual. Seu processamento digital de sinais possibilita a geração de formas de onda com frequências de até 3 kHz continuamente, atendendo aplicações de manutenção, comissionamento e testes de aceitação.
Com suporte à norma IEC 61850, o CE-6710 pode enviar e receber mensagens GOOSE e Sampled Values (SV), comparar eventos digitais com sinais analógicos e realizar testes de ponta a ponta com sincronização temporal por PTP, IRIG-B, GPS ou GNSS integrado.
Sua elevada capacidade de corrente, com até 192 A e 1.100 VA, permite testar relés eletromecânicos, estáticos e digitais em diferentes condições de carga. O sistema também oferece recursos para oscilografia de disjuntores, testes em transdutores, medição de burden, check de fiação, reprodução de arquivos COMTRADE e ATP, análise de energia e testes em medidores de faturamento.
| Característica | Especificação |
|---|---|
| Tipo | Testador universal para proteção, automação, controle e medição |
| Aplicações | Testes em relés eletromecânicos, estáticos, microprocessados, IEDs, medidores, qualímetros e transdutores |
| Canais de tensão | 4 canais analógicos de tensão |
| Saídas de tensão | 4 × 300 V / 100 VA; 1 × 300 V / 250 VA; 1 × 600 V / 350 VA |
| Canais de corrente | 6 canais analógicos de corrente |
| Saídas de corrente | 6 × 32 A / 130 W / 210 VA; 3 × 64 A / 280 W / 400 VA; 1 × 192 A / 800 W / 1.100 VA |
| Precisão mínima garantida | ±0,04% da leitura + 0,01% da faixa |
| Frequência de geração | Até 3 kHz continuamente |
| Processamento de sinais | Processamento Digital de Sinais (DSP) |
| IEC 61850 | Suporte a mensagens GOOSE e Sampled Values (SV) |
| Sincronização temporal | PTP, IRIG-B/PPS, GPS e GNSS integrado |
| Entradas binárias | 12 entradas para contato seco ou molhado |
| Saídas binárias | 4 saídas binárias com capacidade de abertura de 16 A AC / 8 A DC |
| Entradas analógicas especiais | Entradas de tensão e corrente para testes em transdutores |
| Saídas analógicas especiais | Saídas DC de tensão e corrente para simulação de transdutores |
| Fonte auxiliar | 0 a 300 V DC / 60 W |
| Medição multicanal | 12 pontos de medição de tensão ou corrente com acumulação de valores |
| Grandezas analisadas | Tensão, corrente, frequência, potência aparente, potência ativa, potência reativa, fator de potência e outras grandezas elétricas |
| Análise harmônica | RMS de módulo e ângulo até a 50ª ordem harmônica, com tratamento estatístico |
| Comunicação | USB 2.0 High Speed, Plug and Play e interface Ethernet para IEC 61850 |
| Alimentação | 90 a 240 V AC / 47 a 63 Hz |
| Dimensões | 200 × 450 × 350 mm |
| Peso | 16 kg |
