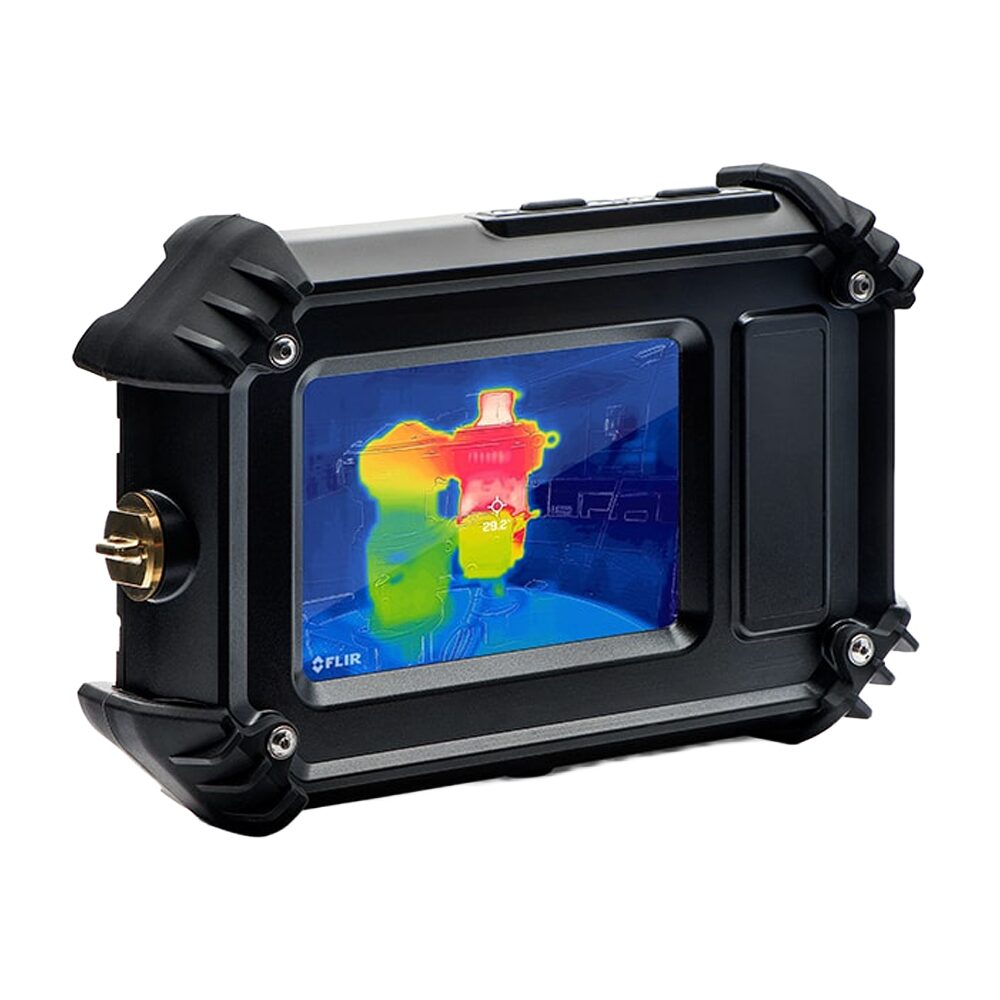

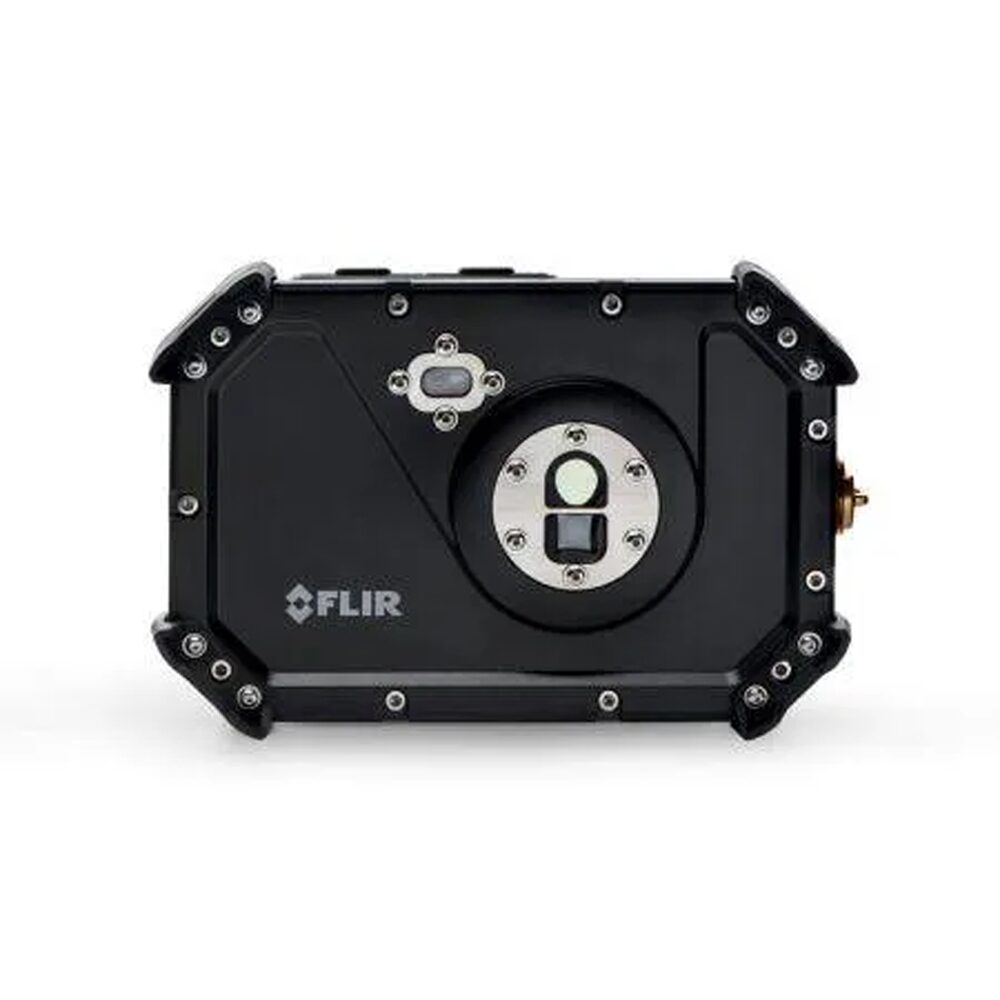

Câmera Termográfica – Flir Cx5

A FLIR Cx5 é uma câmera termográfica compacta desenvolvida para inspeções elétricas e mecânicas em ambientes industriais sujeitos à presença de gases, vapores e poeiras potencialmente explosivas. Sua construção certificada permite realizar levantamentos termográficos em determinadas áreas classificadas sem a necessidade de introduzir uma câmera convencional não certificada no ambiente.

Indicada para aplicações nas indústrias química, petroquímica, óleo e gás, saneamento e tratamento de águas residuais, a FLIR Cx5 permite identificar aquecimentos anormais, conexões elétricas defeituosas, componentes sobrecarregados e falhas mecânicas sem contato direto com o equipamento inspecionado.

O detector infravermelho possui resolução de 160 × 120 pixels, totalizando 19.200 pontos de medição. A tecnologia FLIR MSX® acrescenta contornos e detalhes da câmera visual de 5 megapixels sobre a imagem térmica, facilitando a identificação de componentes, cabos, etiquetas e estruturas durante a inspeção.

Sua faixa de medição de -20 °C a 400 °C atende diferentes aplicações de manutenção industrial. O campo de visão de 54° × 42° favorece inspeções de áreas amplas e de equipamentos próximos, enquanto o foco livre simplifica a operação e reduz o tempo necessário para captura das imagens.

A tela touchscreen capacitiva de 3,5 polegadas permite ajustar o nível e a amplitude térmica de forma automática, manual ou por meio do recurso 1-Touch Level/Span. O equipamento dispõe de medição por ponto central e caixa de área com indicação das temperaturas máxima e mínima.

As imagens são armazenadas em formato JPEG com dados radiométricos de 14 bits, permitindo análise posterior. A conectividade Wi-Fi possibilita o envio direto dos arquivos para a plataforma FLIR Ignite™, facilitando o armazenamento, backup, organização e compartilhamento das inspeções. Os dados também podem ser utilizados no FLIR Thermal Studio para análise termográfica e elaboração de relatórios.

Com proteção IP54, resistência a quedas de até 2 metros, lanterna LED integrada e bateria recarregável com autonomia de aproximadamente quatro horas, a FLIR Cx5 oferece robustez e mobilidade para inspeções em ambientes industriais severos.

Aplicações

• Inspeção termográfica em determinadas áreas classificadas.
• Inspeção de painéis, conexões, motores e equipamentos elétricos.
• Identificação de componentes com aquecimento anormal.
• Manutenção preventiva em bombas, motores e equipamentos mecânicos.
• Inspeção em instalações químicas e petroquímicas.
• Aplicações nas indústrias de óleo e gás.
• Inspeções em estações e instalações de tratamento de águas residuais.
• Levantamentos termográficos em ambientes com presença de poeira combustível.
• Documentação de condições antes e depois de intervenções.
• Elaboração de relatórios de inspeção termográfica.

Observações

• A utilização da FLIR Cx5 em áreas classificadas deve respeitar integralmente a marcação, as certificações, os limites e as condições de uso definidos pelo fabricante.
• A câmera não é adequada automaticamente para toda área potencialmente explosiva. A classificação da área deve ser comparada com a certificação específica do equipamento antes da utilização.
• O datasheet informa conformidade com normas de respiração restrita e proteção contra poeira, porém a documentação completa de certificação deve ser consultada para definição das zonas, grupos e classes permitidos.
• A resolução térmica nativa é de 160 × 120 pixels, totalizando 19.200 pontos de medição.
• A tecnologia MSX® adiciona detalhes visuais à imagem térmica, mas não aumenta a resolução do detector infravermelho.
• A exatidão da FLIR Cx5 é inferior à apresentada nos modelos convencionais C5 e C8, em razão das características construtivas e certificações para ambientes potencialmente explosivos.
• O envio de imagens para o FLIR Ignite™ depende de conexão Wi-Fi e da disponibilidade do serviço.
• A disponibilidade de softwares, serviços em nuvem e demais recursos deve ser confirmada conforme a modalidade de venda ou locação.
