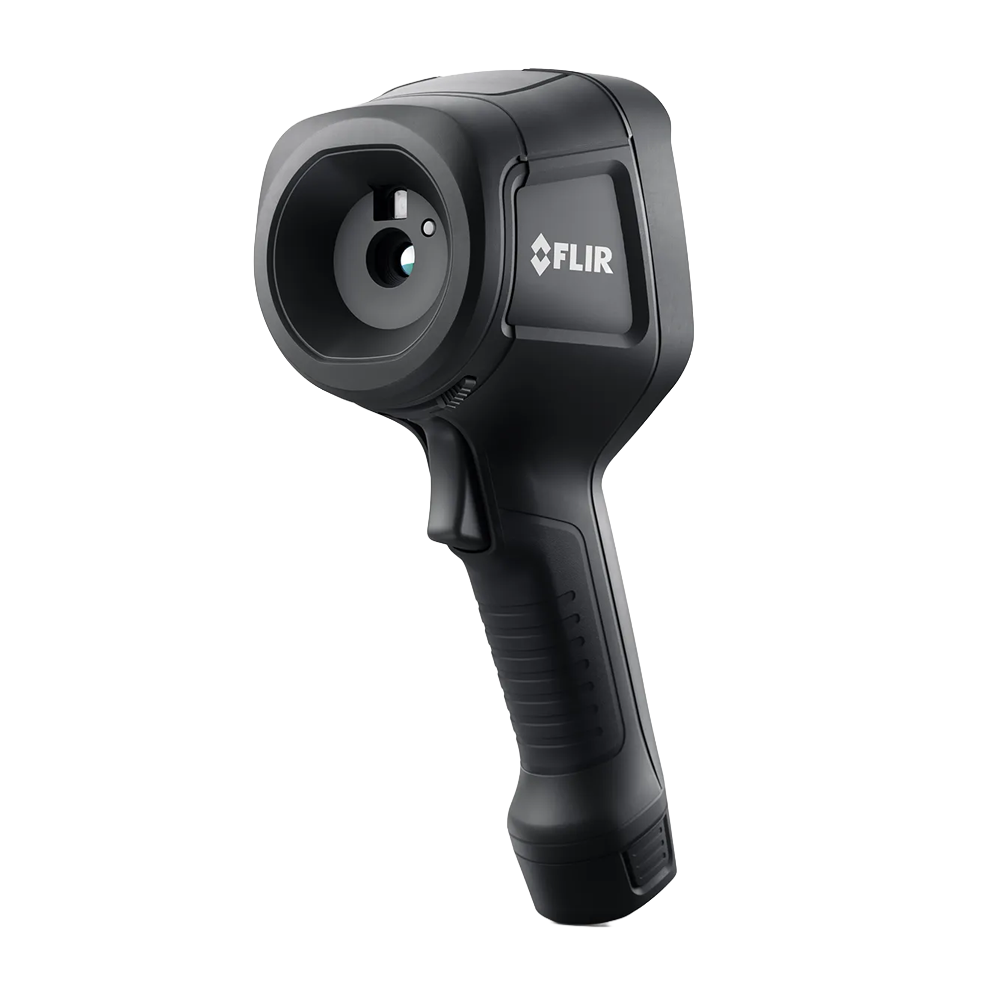

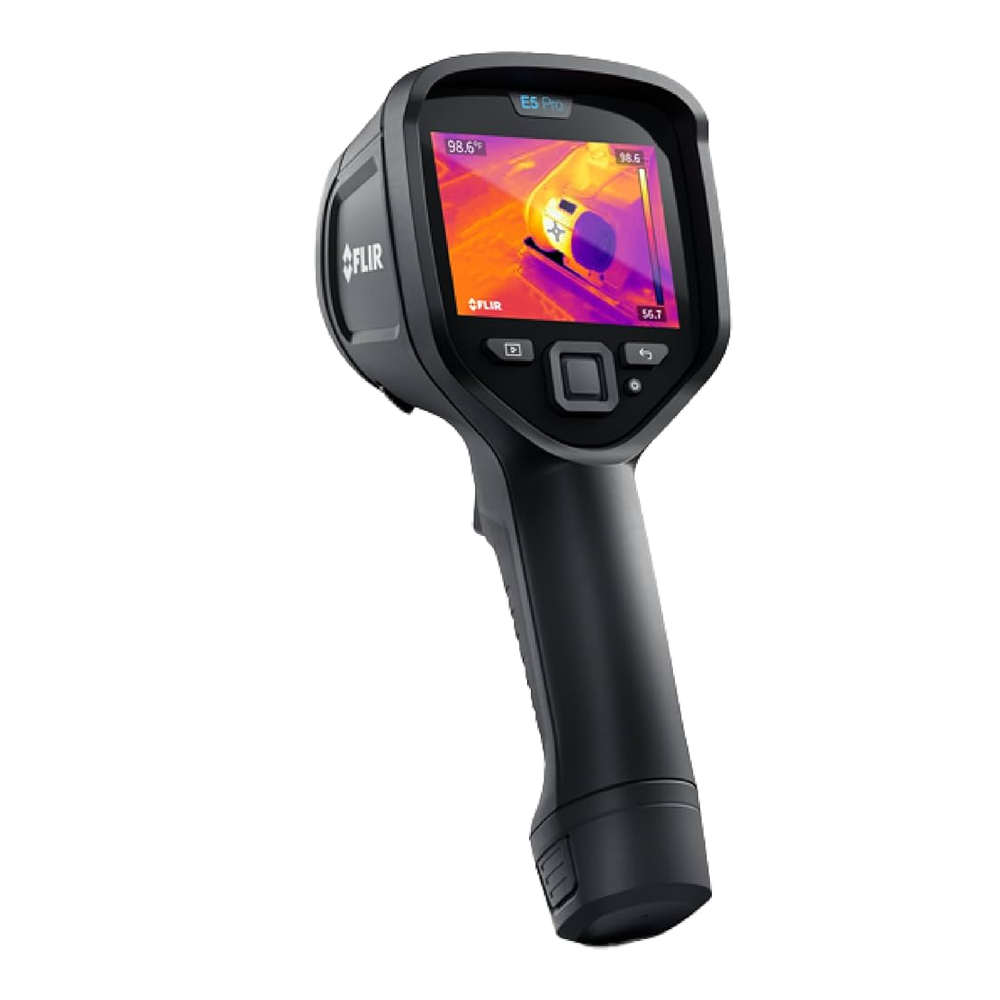

Câmera Termográfica – Flir E5 Pro

A FLIR E5 Pro é uma câmera termográfica portátil desenvolvida para atividades de manutenção preventiva, diagnóstico de falhas e inspeção de equipamentos elétricos, mecânicos e prediais. Seu formato ergonômico e sua interface touchscreen permitem localizar rapidamente diferenças de temperatura, identificar componentes com aquecimento anormal e documentar as condições encontradas durante a inspeção.

O equipamento possui resolução infravermelha de 160 × 120 pixels, totalizando 19.200 pontos de medição, além de sensibilidade térmica inferior a 60 mK a 30 °C. Essa combinação permite visualizar pequenas diferenças de temperatura em conexões elétricas, motores, rolamentos, sistemas de climatização, estruturas prediais e outros ativos industriais.

A tecnologia FLIR MSX® acrescenta detalhes da câmera visual de 5 megapixels à imagem térmica, facilitando a identificação de cabos, etiquetas, conexões, componentes e estruturas. Além do modo MSX®, a câmera oferece visualização térmica, imagem visual e Picture-in-Picture, permitindo adaptar a apresentação conforme a necessidade da inspeção.

A FLIR E5 Pro possui duas faixas de medição selecionáveis, cobrindo temperaturas de -20 °C a 400 °C. Sua tela touchscreen de 3,5 polegadas permite ajustar o nível e a amplitude térmica de forma automática ou manual, configurar alarmes isotérmicos e adicionar anotações de texto diretamente nas imagens.

Entre os recursos de análise estão medição por ponto central, caixa de área com indicação das temperaturas mínima e máxima, cálculo de Delta T e alarmes de temperatura acima ou abaixo do limite definido. O recurso Delta T é compatível com aplicações baseadas na NFPA 70B, auxiliando na comparação entre componentes e na classificação de anomalias térmicas.

As imagens são armazenadas em formato JPEG radiométrico com dados de medição de 14 bits, permitindo análise posterior e elaboração de relatórios. A conectividade Wi-Fi possibilita o envio dos arquivos para a plataforma FLIR Ignite™, enquanto a interface USB-C permite transferência de dados e transmissão de vídeo térmico radiométrico para computadores compatíveis.

Com bateria recarregável, autonomia de aproximadamente quatro horas, lanterna LED integrada e construção adequada ao uso em campo, a FLIR E5 Pro é indicada para profissionais que necessitam realizar inspeções termográficas com facilidade de operação, documentação e conectividade.

Aplicações

• Inspeção de painéis, disjuntores, fusíveis e conexões elétricas.
• Identificação de componentes com aquecimento anormal.
• Manutenção preventiva em motores, bombas e equipamentos mecânicos.
• Inspeção de rolamentos, acoplamentos e sistemas de transmissão.
• Diagnóstico de sistemas HVAC e refrigeração.
• Identificação de falhas em isolamento térmico.
• Localização de infiltrações e umidade em edificações.
• Verificação de sistemas de aquecimento e pisos radiantes.
• Comparação térmica entre componentes por meio da função Delta T.
• Criação de registros para manutenção preditiva.
• Documentação de anomalias térmicas com anotações de texto.
• Transmissão de imagens térmicas para análise em computador.

Observações

• A FLIR E5 Pro possui resolução infravermelha nativa de 160 × 120 pixels, totalizando 19.200 pontos de medição.
• A tecnologia MSX® adiciona detalhes da câmera visual à imagem térmica, mas não aumenta a resolução do detector infravermelho.
• A câmera utiliza duas faixas de medição selecionáveis: -20 °C a 200 °C e 10 °C a 400 °C.
• O streaming radiométrico por USB preserva as informações de temperatura dos pixels para análise em software compatível.
• A precisão informada depende das condições ambientais, da temperatura do alvo e da configuração correta de emissividade, temperatura refletida e compensação atmosférica.
• O envio e o armazenamento de imagens no FLIR Ignite™ dependem de conexão Wi-Fi e da disponibilidade do serviço.
• A configuração dos softwares e serviços disponíveis deve ser confirmada conforme a modalidade de venda ou locação.
