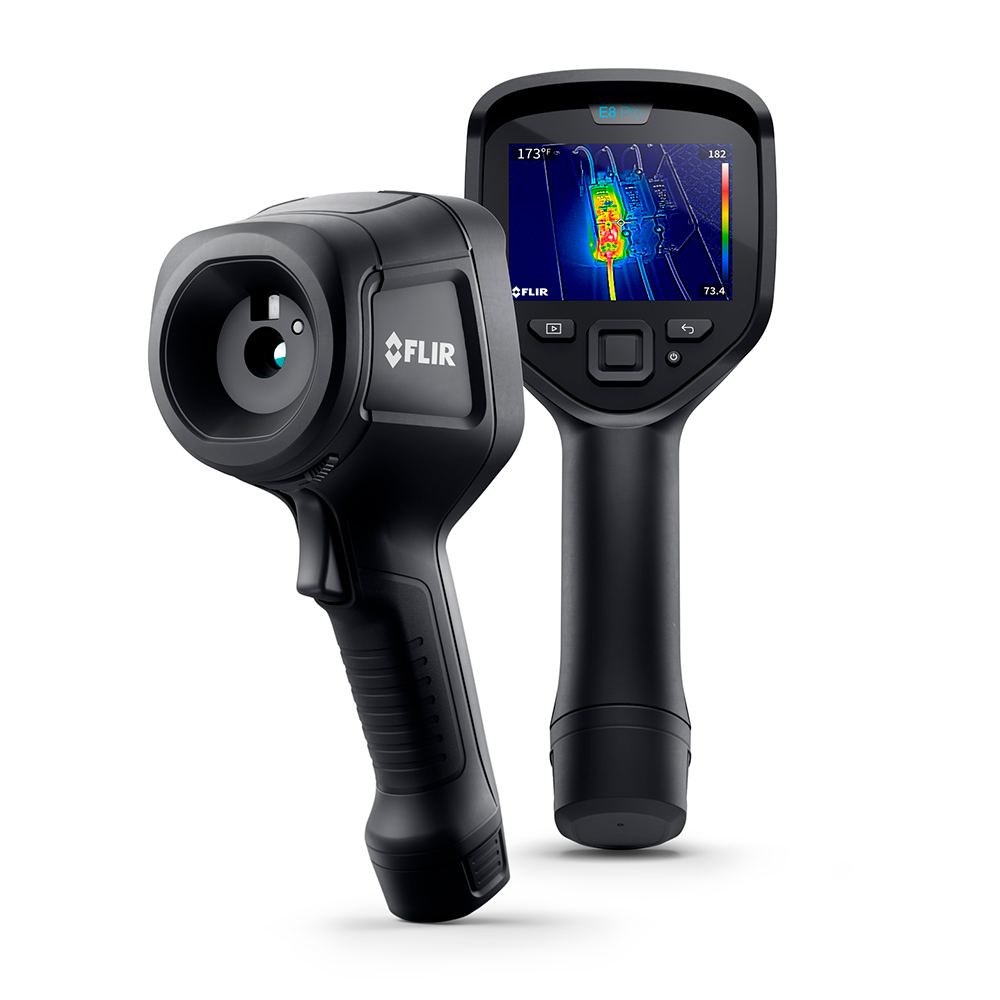

Câmera Termográfica – Flir E8 Pro

A FLIR E8 Pro é uma câmera termográfica portátil desenvolvida para inspeções profissionais, manutenção preventiva e diagnóstico de falhas em instalações elétricas, equipamentos mecânicos, sistemas HVAC e edificações. Sua resolução infravermelha de 320 × 240 pixels proporciona imagens térmicas detalhadas, permitindo identificar pequenas anomalias de temperatura e localizar falhas com maior precisão.

O detector térmico possui 76.800 pontos de medição e sensibilidade térmica inferior a 40 mK a 30 °C. Essa combinação facilita a visualização de diferenças sutis de temperatura em conexões elétricas, componentes eletrônicos, motores, rolamentos, sistemas de climatização, estruturas prediais e outros ativos industriais.

A tecnologia FLIR MSX® acrescenta contornos e detalhes da câmera visual de 5 megapixels diretamente sobre a imagem térmica. Esse recurso facilita a identificação de cabos, etiquetas, componentes, estruturas e pontos inspecionados, tornando os registros mais claros para análise e elaboração de relatórios.

A FLIR E8 Pro possui duas faixas de medição selecionáveis, cobrindo temperaturas de -20 °C a 550 °C. Sua tela touchscreen colorida de 3,5 polegadas permite ajustar o nível e a amplitude térmica de forma automática, manual ou utilizando a função 1-Touch Level/Span, que otimiza rapidamente o contraste da imagem na região selecionada.

Entre os recursos de análise estão medição por ponto central, caixa de área com indicação das temperaturas mínima e máxima, alarmes isotérmicos e cálculo de Delta T. A função Delta T permite comparar temperaturas entre pontos ou regiões, auxiliando na avaliação da severidade de anomalias e em aplicações relacionadas à manutenção elétrica conforme critérios da NFPA 70B.

As imagens são armazenadas em formato JPEG radiométrico com dados de medição de 14 bits, permitindo análise posterior e elaboração de relatórios. A câmera possui memória interna e conectividade Wi-Fi com a plataforma FLIR Ignite™, facilitando o envio, armazenamento, organização e compartilhamento dos registros.

A interface USB-C permite transferência de arquivos e streaming de vídeo térmico radiométrico para computadores compatíveis. O equipamento também oferece streaming não radiométrico nos modos MSX®, térmico, visual e Picture-in-Picture, ampliando suas possibilidades de demonstração, monitoramento e análise em tempo real.

Com bateria recarregável, autonomia aproximada de quatro horas, lanterna LED integrada, resistência a quedas de até 2 metros e construção adequada ao uso em campo, a FLIR E8 Pro é indicada para profissionais que necessitam de maior resolução térmica, facilidade de operação e recursos completos de documentação.

Aplicações

• Inspeção de painéis, disjuntores, fusíveis e conexões elétricas.
• Identificação de componentes com aquecimento anormal.
• Manutenção preventiva em motores, bombas e equipamentos mecânicos.
• Inspeção de rolamentos, acoplamentos e sistemas de transmissão.
• Diagnóstico de sistemas HVAC e refrigeração.
• Identificação de falhas em isolamento térmico.
• Localização de infiltrações e umidade em edificações.
• Verificação de sistemas de aquecimento e pisos radiantes.
• Inspeção de componentes sujeitos a temperaturas de até 550 °C.
• Comparação térmica entre componentes por meio da função Delta T.
• Criação de registros para manutenção preditiva.
• Documentação de anomalias térmicas com anotações de texto.
• Transmissão de imagens térmicas para análise em computador.

Observações

• A FLIR E8 Pro possui resolução infravermelha nativa de 320 × 240 pixels, totalizando 76.800 pontos de medição.
• A tecnologia MSX® adiciona detalhes da câmera visual à imagem térmica, mas não aumenta a resolução do detector infravermelho.
• A câmera utiliza duas faixas de medição selecionáveis: -20 °C a 200 °C e 10 °C a 550 °C.
• O streaming radiométrico por USB preserva as informações de temperatura de cada pixel para análise em software compatível.
• A exatidão informada depende das condições ambientais, da temperatura do alvo e da configuração correta de emissividade, temperatura refletida e compensação atmosférica.
• O envio e o armazenamento de imagens no FLIR Ignite™ dependem de conexão Wi-Fi e da disponibilidade do serviço.
• A configuração dos softwares e serviços disponíveis deve ser confirmada conforme a modalidade de venda ou locação.
