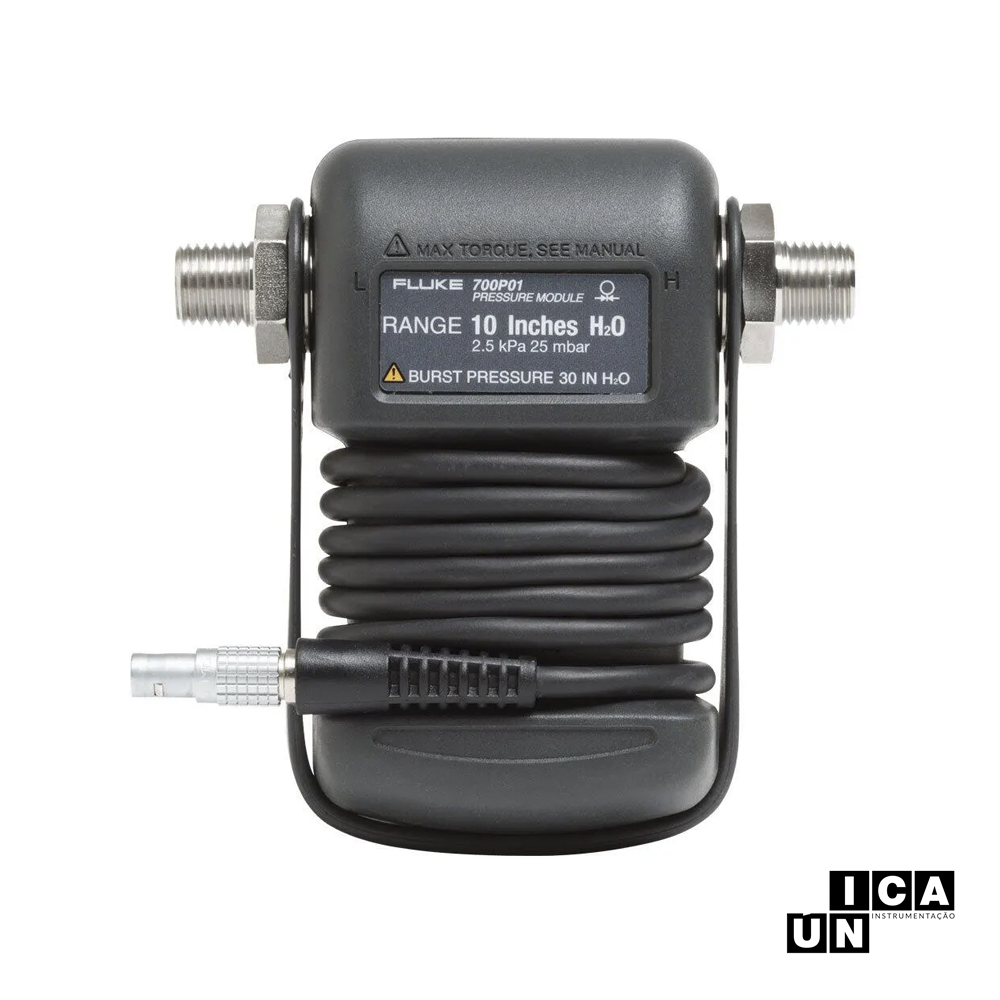

Módulo de Pressão – Fluke Série 700P

Os módulos de pressão Fluke Série 700P são sensores externos destinados à medição de pressão em conjunto com calibradores de processo Fluke compatíveis. O módulo recebe alimentação do calibrador, processa internamente o sinal de pressão e transmite digitalmente o resultado para apresentação no instrumento principal.

A família reúne modelos para pressão diferencial, manométrica, absoluta, vácuo, faixas compostas e alta pressão. As opções abrangem desde medições de baixa pressão, com faixa de 1 inH₂O, até aplicações hidráulicas de 10.000 psi.

Os módulos diferenciais possuem duas conexões, identificadas como alta e baixa, e medem a diferença entre as pressões aplicadas. Os modelos manométricos realizam a medição em relação à pressão atmosférica, enquanto os modelos absolutos utilizam como referência o vácuo interno do sensor.

A incerteza total considera a incerteza de referência, a estabilidade por um ano e os efeitos de temperatura entre 0 °C e 50 °C. Para atingir as especificações declaradas, é necessário executar o ajuste de zero antes da medição ou geração de pressão.

A compatibilidade com o fluido depende do modelo. A indicação “Dry” corresponde ao uso com ar seco ou gás não corrosivo, “316 SS” indica fluidos compatíveis com aço inoxidável 316 e “C276” corresponde a fluidos compatíveis com Hastelloy C276.

Aplicações

• Calibração de transmissores, manômetros e indicadores de pressão.
• Verificação de pressostatos e chaves de pressão.
• Medição de pressão diferencial em filtros, linhas e sistemas de ventilação.
• Medição de pressão manométrica em sistemas pneumáticos e hidráulicos.
• Medição de pressão absoluta e vácuo.
• Teste de instrumentos com faixas compostas de vácuo e pressão positiva.
• Calibração de equipamentos de alta pressão de até 10.000 psi.
• Manutenção, comissionamento e diagnóstico de instrumentos de processo.
• Utilização com calibradores documentadores para registro dos resultados.

Observações

• Os módulos Fluke Série 700P não possuem display próprio e dependem de calibrador compatível para alimentação e apresentação da pressão medida.
• A compatibilidade entre o módulo e o calibrador deve ser confirmada antes da utilização.
• Os modelos absolutos 700PA e os modelos de vácuo 700PV indicados no datasheet não são compatíveis com os calibradores Fluke 701 ou 702.
• O ajuste de zero deve ser realizado antes de cada medição ou geração para atendimento às especificações de incerteza.
• A incerteza total informada é válida por um ano entre 0 °C e 50 °C, exceto para o 700P00, cuja faixa compensada é de 15 °C a 35 °C.
• Entre -10 °C e 0 °C, a incerteza total indicada é de 1,0% do fundo de escala.
• A indicação “Dry” limita o uso a ar seco ou gases não corrosivos.
• A indicação “316 SS” exige que o fluido seja compatível com aço inoxidável 316.
• Nos modelos 700P29, 700P30 e 700P31, o fluido e as conexões devem ser compatíveis com Hastelloy C276.
• Nos módulos diferenciais com indicação 316 SS no lado de alta e Dry no lado de baixa, líquidos compatíveis devem ser aplicados somente à conexão de alta pressão.
• A especificação de sobrepressão máxima inclui a pressão de modo comum e não representa a faixa normal de operação.
• O Fluke 700P31 possui limite de sobrepressão de 1,5 vez a faixa nominal, inferior ao fator aplicado a diversos outros módulos.
• Os módulos P29, P30 e P31 não utilizam o adaptador métrico padrão informado para os demais modelos.
• A disponibilidade do modelo, calibrador, cabo, bomba, mangueiras, adaptadores e demais acessórios deve ser confirmada conforme a configuração de venda ou locação.
