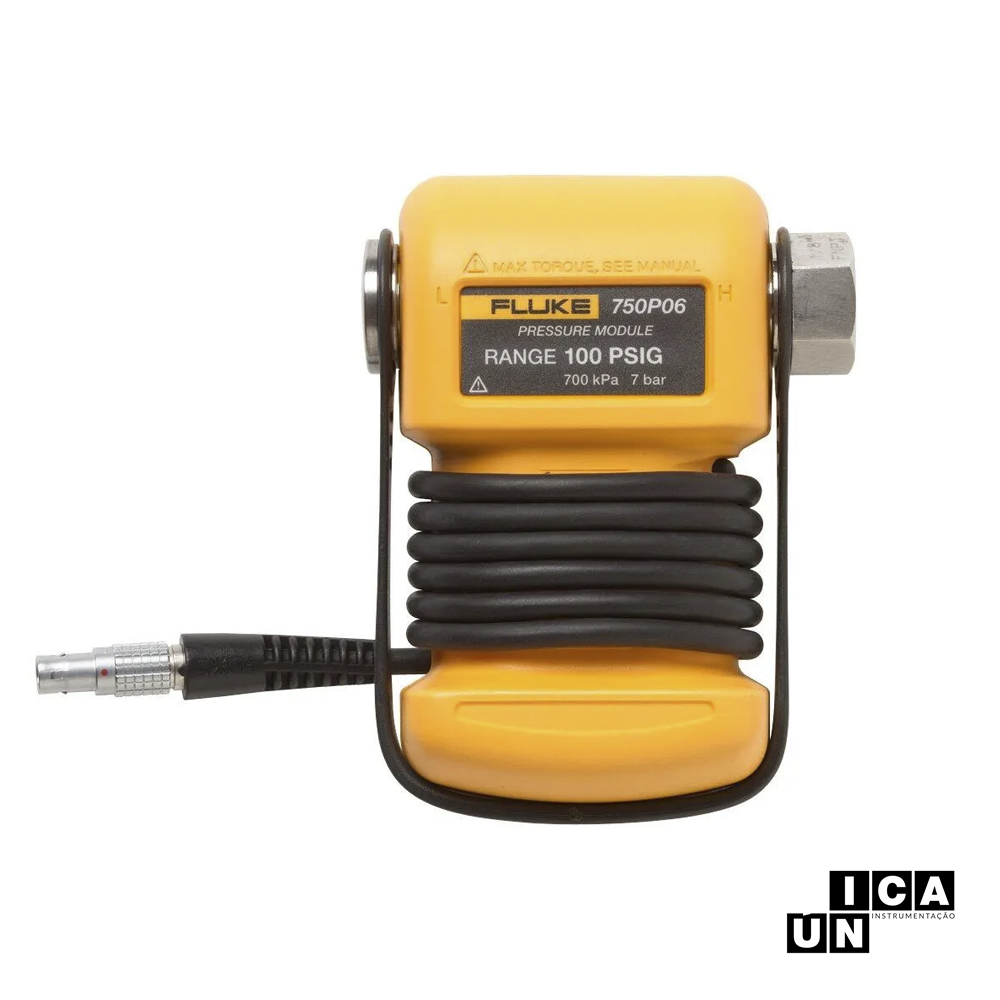

Módulos de Pressão – Fluke 750P

Os módulos de pressão Fluke Série 750P são sensores externos desenvolvidos para medição de pressão em conjunto com calibradores de processo Fluke compatíveis. A família contempla módulos diferenciais, manométricos, absolutos, de vácuo, faixa dupla e classe de referência, abrangendo aplicações de baixa pressão até ensaios hidráulicos de 10.000 psi.

Cada módulo possui sensor, microprocessador e coeficientes próprios de caracterização. A pressão e a temperatura do sensor são processadas internamente e transmitidas digitalmente ao calibrador, reduzindo perdas, interferências e erros associados à transmissão analógica.

Os módulos são compensados por temperatura entre 0 °C e 50 °C e possuem especificações de incerteza para períodos de seis meses e um ano. Diversas faixas apresentam incerteza total de até 0,04% do fundo de escala, enquanto os modelos de classe de referência possuem incerteza de referência de 0,01% do fundo de escala.

Os modelos manométricos utilizam uma conexão e medem a pressão em relação à atmosfera. Os modelos diferenciais possuem duas conexões, identificadas como alta e baixa, e medem a diferença entre as pressões aplicadas. Os módulos absolutos utilizam uma referência interna, enquanto os modelos de vácuo e faixa dupla atendem aplicações abaixo e acima da pressão atmosférica.

Quando utilizados com calibradores documentadores compatíveis, os resultados podem ser associados a data e hora e armazenados eletronicamente. A unidade de engenharia apresentada depende do calibrador conectado, podendo ser selecionada entre as opções disponíveis no instrumento.

A disponibilidade do modelo, calibrador, bomba, mangueiras, adaptadores e demais acessórios deve ser confirmada conforme a configuração de venda ou locação.

Aplicações

• Calibração de transmissores, manômetros e indicadores de pressão.
• Verificação de pressostatos e chaves de pressão.
• Medição de pressão diferencial em filtros, linhas, tanques e sistemas de ventilação.
• Medição de pressão manométrica em sistemas pneumáticos e hidráulicos.
• Medição de pressão absoluta e vácuo.
• Ensaios em faixas compostas de vácuo e pressão positiva.
• Calibração de instrumentos de alta pressão de até 10.000 psi.
• Documentação de calibrações com calibradores Fluke compatíveis.
• Manutenção, comissionamento e diagnóstico de instrumentos de processo.
• Utilização como referência de pressão com os modelos Fluke 750R e 750RD.

Observações

• Os módulos Fluke Série 750P não possuem display próprio e dependem de um calibrador compatível para alimentação, configuração e apresentação da pressão medida.
• A compatibilidade entre o módulo e o calibrador deve ser confirmada antes da utilização.
• Os módulos manométricos possuem uma conexão e medem a pressão em relação à atmosfera.
• Os módulos diferenciais possuem duas conexões e medem a diferença entre as pressões aplicadas nos lados de alta e baixa.
• Nos modelos em que o lado de baixa é especificado para ar seco, não devem ser aplicados líquidos ou gases corrosivos nessa conexão.
• A indicação “316 SS” exige que o fluido seja compatível com aço inoxidável 316.
• A incerteza total de um ano é especificada para a faixa de temperatura de 0 °C a 50 °C.
• Entre -10 °C e 0 °C, o datasheet informa incerteza total de 1% do fundo de escala para o período de um ano.
• As especificações de seis meses não são apresentadas para a faixa de temperatura entre -10 °C e 0 °C.
• A incerteza de referência corresponde à especificação após o ajuste e estabilização pelo período indicado pelo fabricante.
• Quando módulos de classe de referência são utilizados com calibradores de resolução fixa, pode ser acrescentada uma contagem à especificação geral.
• A classificação de ruptura indica um múltiplo da faixa nominal e não representa o limite normal de operação.
• O sistema deve ser completamente despressurizado antes da instalação, remoção ou troca do módulo.
• As versões intrinsecamente seguras estão disponíveis somente em faixas específicas.
• O uso em área classificada depende da versão Ex, da marcação do módulo, da certificação, da zona, do grupo de gases e das condições indicadas na documentação de segurança.
• Bombas, mangueiras, válvulas e adaptadores devem possuir pressão nominal e compatibilidade de fluido adequadas ao módulo e ao instrumento sob teste.
• A disponibilidade do modelo, calibrador, bomba, cabo, mangueiras, adaptadores e demais acessórios deve ser confirmada conforme a configuração de venda ou locação.
