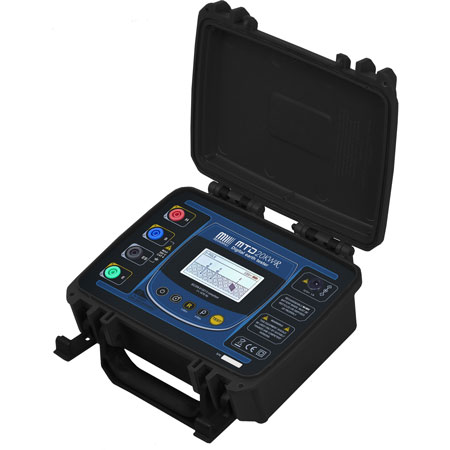

Terrômetro Digital – Megabras MTD20KWR

O Megabras MTD20KWR é um terrômetro digital desenvolvido para avaliação de sistemas de aterramento e análise das características elétricas do solo. O equipamento realiza medições de resistência de aterramento pelo método de três bornes, resistividade específica do terreno pelo método de Wenner com quatro bornes e tensões espúrias provocadas por correntes parasitas no solo.

Sua faixa automática de resistência abrange valores de 0,01 Ω a 20 kΩ, permitindo a realização de ensaios em diferentes tipos de terreno, inclusive em locais de elevada resistividade. A leitura é apresentada diretamente em display gráfico de 128 × 64 pixels, com indicação das conexões e mensagens de anormalidade durante o ensaio.

O MTD20KWR injeta no terreno uma corrente estabilizada eletronicamente com frequência de 1.470 Hz. Essa frequência, associada ao sistema de filtros ativos e passivos, proporciona elevada imunidade às interferências produzidas por correntes parasitas e harmônicas da frequência industrial.

Na função voltímetro, o instrumento mede tensões alternadas presentes no terreno em uma faixa de até 200 V. Quando a tensão espúria ultrapassa 7 V e pode comprometer a medição, o equipamento bloqueia automaticamente o ensaio e apresenta uma mensagem de advertência no display.

A comunicação Bluetooth permite controlar o terrômetro remotamente por smartphone ou tablet Android com o aplicativo BlueLogg. A alimentação pode ser realizada pela bateria interna recarregável de NiMH, por uma bateria externa de 12 V ou por fonte conectada à rede elétrica.

Aplicações

• Medição da resistência de aterramento de instalações industriais, comerciais, hospitalares e residenciais.
• Verificação de sistemas de aterramento de subestações, para-raios e antenas.
• Avaliação de malhas, hastes e tomadas de terra.
• Medição da resistividade específica do solo pelo método de Wenner.
• Levantamento da estratificação do terreno para projetos de sistemas de aterramento.
• Identificação e medição de tensões espúrias provocadas por correntes parasitas no solo.
• Inspeções e ensaios de aterramento em campo.

Observações

• A medição de resistência de aterramento utiliza três bornes, enquanto a medição de resistividade do solo utiliza quatro bornes pelo método de Wenner.
• O valor apresentado no modo de quatro bornes corresponde à resistência medida; o cálculo da resistividade do solo deve considerar a distância e a profundidade de instalação das estacas.
• A frequência de medição de 1.470 Hz e o sistema de filtros reduzem a influência de correntes parasitas e interferências da frequência industrial.
• O equipamento bloqueia automaticamente o ensaio quando tensões espúrias superiores a 7 V comprometem a confiabilidade da medição.
• Resistências muito elevadas nas estacas auxiliares ou conexões inadequadas podem impedir a circulação da corrente necessária para o ensaio.
• O grau de proteção IP65 é válido somente quando a tampa do equipamento está fechada.
• O controle remoto por Bluetooth depende de smartphone ou tablet Android compatível com o aplicativo BlueLogg.
• A categoria CAT II 300 V deve ser respeitada considerando os terminais, cabos, acessórios e condições do circuito avaliado.

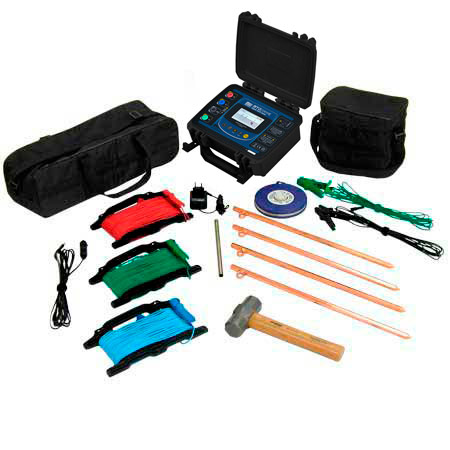

• A disponibilidade de estacas, carretéis, cabos, fonte, bateria externa, aplicativo e demais acessórios deve ser confirmada conforme a configuração de venda ou locação.
• O equipamento deve ser operado por profissionais qualificados e treinados, observando os procedimentos de segurança aplicáveis aos ensaios de aterramento.
